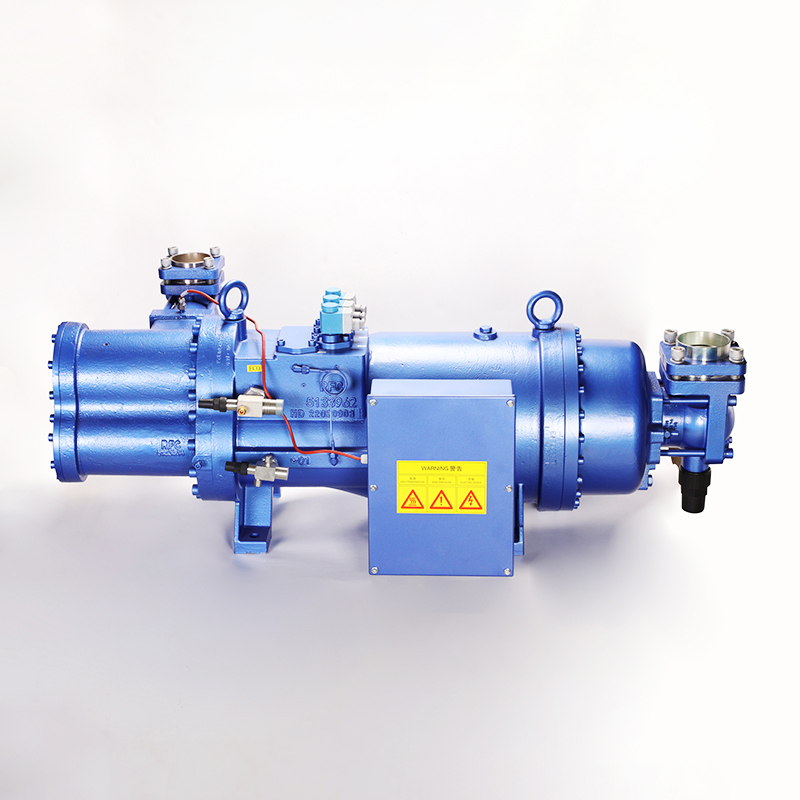

Промышленные системы охлаждения и сжатия газа редко работают непрерывно со 100% расчетной нагрузкой. Основной инженерной задачей является согласование мощности компрессора с меняющимися требованиями системы без механического износа и снижения энергопотребления из-за частых циклов запуска/остановки двигателя. Эксплуатация компрессора фиксированной производительности в условиях частичной нагрузки приводит к серьезному снижению энергоэффективности, ухудшению контроля температуры и преждевременному выходу оборудования из строя. Предприятиям необходима надежная и непрерывная модуляция мощности для оптимизации эксплуатационных расходов.
Использование золотникового клапана в качестве разгрузочного механизма позволяет двигателю привода продолжать работать непрерывно, динамически сбрасывая или добавляя нагрузку. Золотниковый клапан остается стандартным механическим решением для плавного регулирования производительности. В этом руководстве оценивается механика работы золотникового клапана, его эффективность в различных температурных диапазонах, а также то, как он сравнивается с современными электронными методами управления или интегрируется с ними.
Механическая модуляция: шиберные клапаны регулируют производительность, перемещаясь в осевом направлении вдоль корпуса ротора, задерживая начало сжатия и перепуская несжатый всасываемый газ обратно на вход.
Запуск без нагрузки. Помимо модуляции при частичной нагрузке, золотниковые клапаны действуют как важные механизмы разгрузки, позволяя винтовому компрессору запускаться с минимальной производительностью (обычно 10–15 % крутящего момента) для защиты приводного двигателя.
Компромиссы в отношении эффективности. Хотя шиберные клапаны позволяют компрессору работать непрерывно при частичных нагрузках (обычно до 10–25%), потребление энергии не снижается линейно с уменьшением производительности.
Специфика применения: Производительность и экономическая целесообразность управления золотниковым клапаном значительно различаются в зависимости от того, используется ли он в среднетемпературном винтовом компрессоре, низкотемпературном винтовом компрессоре или в сложной многоступенчатой системе.
Современная интеграция: оптимальная эффективность при частичной нагрузке все чаще достигается за счет сочетания механических золотниковых клапанов с частотно-регулируемыми приводами (VFD), чтобы сбалансировать капитальные затраты с долгосрочной экономией энергии.

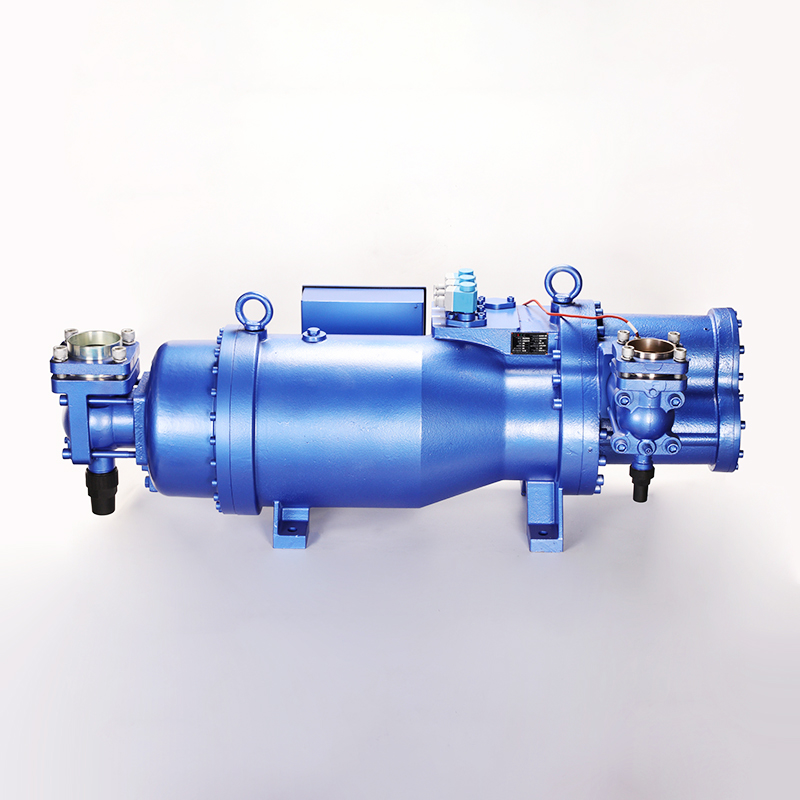

Чтобы оценить управление производительностью, инженеры должны сначала понять, как объем внутреннего сжатия влияет на энергопотребление и мощность охлаждения. Физическое расположение золотникового клапана внутри корпуса ротора определяет, как газ проходит цикл сжатия. Золотниковый клапан представляет собой точно обработанный кусок металла, образующий часть стенки корпуса ротора. Он расположен параллельно двойным винтовым роторам. Когда клапан скользит в осевом направлении к напорному концу, он открывает перепускное отверстие. Часть втянутого газа возвращается на сторону всасывания до начала сжатия. Это эффективно сокращает рабочую длину роторов и уменьшает объем газа, сжимаемого за один оборот.
Когда золотниковый клапан находится в положении полной нагрузки, он прилегает к всасывающему концу, полностью закрывая перепускное отверстие. Роторы улавливают максимальный объем всасываемого газа, и компрессор работает на 100% мощности. Когда потребность в системе падает, гидравлический или пневматический поршень толкает золотниковый клапан к напорному концу. Созданное отверстие позволяет газу, попавшему в резьбу ротора, выйти обратно во всасывающий коллектор до того, как роторы зацепятся достаточно плотно, чтобы начать увеличивать давление газа. Этот механический байпас позволяет винтовому компрессору бесступенчато регулировать свою мощность, точно согласовывая холодильную или газовую нагрузку, необходимую для предприятия.
Золотниковый клапан облегчает запуск без нагрузки путем перемещения в минимальное положение во время запуска. Это действие уменьшает пусковой момент и начальный ток, потребляемый приводным двигателем. Предотвращение электрических перегрузок и механических напряжений продлевает срок службы оборудования. Когда компрессор начинает последовательность запуска, минимизация внутреннего объема сжатия имеет решающее значение для безопасной работы. Если компрессор попытается запуститься с полной нагрузкой, пусковой ток, необходимый для преодоления статической инерции и немедленного сопротивления сжатию газа, может легко отключить электрические выключатели или вызвать серьезную тепловую нагрузку на обмотки двигателя.
Удерживая золотниковый клапан в положении производительности от 10% до 15% во время начального раскрутки двигателя, компрессор по существу вращается на выбеге. Роторы вращаются, но они просто перемещают газ по контуру от всасывания к байпасу, не выполняя тяжелую работу по сжатию. Как только двигатель достигает полной рабочей скорости и электрический переход звезда-треугольник или плавный пуск завершен, система управления подает сигнал гидравлическим соленоидам о начале нагрузки на компрессор. Золотниковый клапан медленно перемещается в положение 100%, постепенно и безопасно увеличивая нагрузку на двигатель.
Инженеры должны различать золотниковые клапаны производительности и золотниковые клапаны Vi. Золотниковые клапаны производительности контролируют объем сжимаемого газа, изменяя точку всасывания-байпаса без регулирования выпускного отверстия. Золотниковые клапаны Vi регулируют физическое расположение и геометрию выпускного отверстия в соответствии с условиями давления в системе. Современные конструкции компрессоров объединяют механическое взаимодействие между этими двумя механизмами, чтобы предотвратить чрезмерное или недостаточное сжатие при частичной нагрузке.
Чрезмерное сжатие возникает, когда коэффициент внутреннего объема компрессора превышает давление в системе. Компрессор тратит энергию на сжатие газа до давления, превышающего давление в нагнетательной линии, только для того, чтобы газ слегка расширился при выходе из выпускного отверстия. Недостаточное сжатие происходит, когда коэффициент внутреннего объема слишком мал, в результате чего газ под высоким давлением из нагнетательной линии устремляется обратно в корпус ротора, когда отверстие открывается, заставляя компрессор работать сильнее, чтобы вытолкнуть его наружу. В то время как золотниковый клапан производительности регулирует объем газа, поступающего в цикл сжатия, золотниковый клапан Vi обеспечивает выход газа именно в тот момент, когда его внутреннее давление соответствует давлению нагнетания системы. Работа этих двух клапанов в тандеме требует сложной логики ПЛК, но она гарантирует максимальную термодинамическую эффективность при изменяющейся нагрузке и условиях окружающей среды.
Оценка того, как меняются эффективность и эксплуатационная стабильность золотникового клапана в зависимости от соотношения температуры и давления в системе, важна для правильного проектирования системы. Различные термические применения создают уникальные нагрузки на цикл сжатия. Физические свойства хладагентов резко изменяются в зависимости от давления всасывания и нагнетания, что напрямую влияет на работу золотникового клапана при перепуске газа.
Типичные профили нагрузки в средах со средней температурой, таких как стандартные холодильные камеры или охладители HVAC, подвержены частым колебаниям спроса. Эксплуатация среднетемпературного винтового компрессора при производительности золотникового клапана 50-70% приводит к приемлемым потерям эффективности. Потеря мощности остается управляемой по сравнению с механическим износом при непрерывной езде на велосипеде. В этих приложениях соотношение давлений (разница между давлением всасывания и нагнетания) обычно умеренное. Когда золотниковый клапан открывается для перепуска газа, внутреннее трение и тепло, выделяемое перепускаемым газом, не оказывают серьезного влияния на общий объемный КПД машины.
Предприятия, на которых выполняются среднетемпературные процессы, часто полагаются на золотниковый клапан, чтобы справляться с ежедневными пиками и спадами производительности. Например, пищевому заводу может потребоваться 100% мощности во время дневной смены, когда продукт активно охлаждается, и только 60% мощности в ночное время для поддержания комнатной температуры. Золотниковый клапан плавно обрабатывает этот переход, поддерживая стабильное давление всасывания и предотвращая запуск и остановку двигателя компрессора несколько раз в час, что в противном случае привело бы к ухудшению работы контакторов двигателя и механических муфт.
Применение при низкотемпературном замораживании представляет собой определенные проблемы из-за высоких коэффициентов давления. Эксплуатация низкотемпературного винтового компрессора при минимальной производительности золотникового клапана ниже 30 % может привести к повышению температуры нагнетания. Объемный КПД существенно падает, а риск термической деградации возрастает. В камерах шоковой заморозки или холодильных складах, работающих при температуре -40 градусов, компрессор должен повышать всасываемый газ низкой плотности до высокого давления нагнетания. Это требует огромного количества работы на единицу газа.
Когда золотниковый клапан разгружает низкотемпературный компрессор до 20% или 30%, небольшой объем фактически сжимаемого газа поглощает все механическое тепло, выделяемое роторами. Поскольку существует меньший массовый поток, уносящий это тепло, температура нагнетания резко возрастает. Высокие температуры нагнетания разрушают смазочное масло компрессора, что приводит к отложению нагара на роторах и преждевременному выходу из строя подшипников. Более того, перепускаемый газ в низкотемпературной системе имеет тенденцию нагревать поступающий всасываемый газ, что еще больше снижает плотность и эффективность следующего цикла сжатия. По этим причинам операторы должны тщательно ограничивать степень механической разгрузки низкотемпературного компрессора.
Золотниковые клапаны играют сложную роль в сложных конфигурациях. Независимое регулирование золотников низкой и высокой ступени требует точной логики управления. Балансировка межступенчатого давления в двухступенчатом винтовом компрессоре обеспечивает оптимальную производительность и предотвращает пульсацию газа или перегрузку двигателя. Двухступенчатая система использует дожимной компрессор (низкая ступень) для отбора газа из самых холодных испарителей и подачи его в промежуточный охладитель, где компрессор высокой ступени забирает его и подает в конденсатор.
Если золотниковый клапан низкой ступени разгружается слишком сильно, в то время как высокая ступень остается полностью загруженной, компрессор высокой ступени снизит межступенчатое давление до вакуума, лишая себя газа и потенциально вызывая сильную вибрацию. И наоборот, если ступень высокого давления разгружается, в то время как ступень низкого давления полностью загружена, межступенчатое давление резко возрастет, перегружая двигатель низкой ступени и открывая предохранительные клапаны. Система управления должна постоянно контролировать промежуточное давление и синхронно регулировать оба золотниковых клапана, чтобы поддерживать правильный массовый расход через обе ступени системы.
Сравнение механического снижения мощности с электронным управлением скоростью двигателя подчеркивает различные принципы работы. Каждый метод предлагает определенные преимущества в отношении энергопотребления и первоначальных инвестиций. Поскольку энергетические нормы становятся более строгими, а затраты на электроэнергию растут, предприятиям приходится оценивать, достаточна ли традиционная механическая разгрузка или необходим электронный контроль скорости.
Анализ кривой зависимости мощности от мощности золотникового клапана выявляет присущую ему неэффективность. При мощности 50% золотниковый клапан все равно может потреблять 65-70% мощности при полной нагрузке из-за внутреннего трения и неэффективности перепуска газа. Частотно-регулируемые приводы обеспечивают почти линейное снижение мощности при уменьшении скорости двигателя, обеспечивая превосходные энергетические характеристики при частичных нагрузках. Когда золотниковый клапан перепускает газ, двигатель продолжает вращаться на полных оборотах. Роторы все еще перемешивают нефтегазовую смесь, создавая паразитное сопротивление. Перепускаемый газ также создает турбулентность и перепады давления внутри корпуса ротора, для преодоления которых требуется мощность двигателя.
С другой стороны, ЧРП замедляет фактическое вращение двигателя и роторов. Если предприятию требуется только 50% мощности, ЧРП вращает компрессор со скоростью 50%. Динамика внутреннего сжатия остается высокоэффективной, поскольку роторы полностью используют свою длину, но с меньшей скоростью. Потребляемая мощность падает почти линейно с увеличением скорости, а это означает, что компрессор, работающий на скорости 50 % через частотно-регулируемый привод, будет потреблять примерно 50–55 % мощности при полной нагрузке, что приводит к значительной экономии энергии за год работы.
Оценка первоначальных затрат необходима для планирования проекта. Шиберные клапаны представляют собой стандартные встроенные механические компоненты. ЧРП высокой мощности требуют значительной электрической инфраструктуры, специального охлаждения и оборудования для подавления гармоник. Каждый промышленный винтовой компрессор поставляется с завода со встроенным в корпус золотниковым клапаном. Для его использования не требуется ничего, кроме стандартных гидравлических линий и базового выхода ПЛК. Это надежная, проверенная технология, для обслуживания которой не требуется особых специальных знаний в области электротехники.
Установка частотно-регулируемого привода на компрессор мощностью 500 лошадиных сил – это серьезная электротехническая работа. Сам привод физически большой и выделяет значительное количество тепла, поэтому требуется электрическое помещение с климат-контролем. ЧРП также вносят электрические гармоники в энергосистему объекта, что может создавать помехи для чувствительной электроники и требовать установки дорогостоящих сетевых реакторов или активных фильтров гармоник. Сам двигатель должен быть рассчитан на работу в инверторном режиме, чтобы выдерживать скачки напряжения, генерируемые приводом. Эти требования к инфраструктуре делают VFD более тяжелыми первоначальными инвестициями.
Оптимальная стратегия управления часто сочетает в себе обе технологии. Использование частотно-регулируемого привода для модуляции первичной мощности от 100% до 50% скорости максимизирует эффективность. Включение золотникового клапана только тогда, когда потребность падает ниже минимальной безопасной рабочей скорости двигателя, обеспечивает непрерывную работу без остановки двигателя. Большинство двигателей компрессоров не могут замедляться ниже 30–50 % их номинальной скорости. Слишком медленная работа не позволяет внутреннему масляному насосу создавать достаточное давление для смазки подшипников, а внутренний охлаждающий вентилятор двигателя теряет свою эффективность, что приводит к перегреву.
В гибридной системе ПЛК запрограммирован на поддержание золотникового клапана на 100% мощности, в то время как ЧРП модулирует скорость двигателя до минимально безопасного предела (например, с 1800 об/мин до 900 об/мин). Если холодильная нагрузка падает еще больше, ЧРП удерживает двигатель на скорости 900 об/мин, а ПЛК начинает механически разгружать золотниковый клапан. Эта стратегия обеспечивает огромную экономию энергии за счет частотно-регулируемого привода в наиболее распространенных рабочих диапазонах при использовании золотникового клапана для работы в условиях экстремально низкой нагрузки без отключения компрессора.
Метод управления | КПД при 50% нагрузке | Сложность реализации | Лучший профиль приложения |
|---|---|---|---|
Только золотниковый клапан | Умеренный (потребление энергии 65–70%) | Низкий (стандартный заводской компонент) | Стабильные базовые нагрузки, минимальные суточные колебания |
Только ЧРП | Высокий (~50–55 % потребляемой мощности) | Высокий (требуется электрическая инфраструктура) | Сильно переменные нагрузки, строгие энергетические цели |
Гибрид (ЧРП + золотниковый клапан) | Очень высокий во всех диапазонах | От умеренного до высокого | Экстремальная изменчивость нагрузки, низкие пределы минимальной нагрузки |
Выявление механических и электрических точек отказа систем золотниковых клапанов предотвращает непредвиденные простои. Профилактическое обслуживание обеспечивает точную модуляцию мощности. Золотниковый клапан, который не загружается и не разгружается должным образом, может подорвать производственные возможности предприятия или вывести из строя двигатель компрессора.
Движение шиберных клапанов осуществляется с помощью гидравлических или пневматических приводов. Датчик золотникового клапана производительности, такой как линейный дифференциальный трансформатор (LVDT) или поворотный потенциометр, сообщает контроллеру точное положение клапана. Дрейф или отказ передатчика приводят к неправильной нагрузке и серьезному перенапряжению двигателя. Гидравлическая система использует собственное смазочное масло компрессора для перемещения поршня золотникового клапана. Электромагнитные клапаны направляют масло под высоким давлением либо на сторону нагрузки, либо на сторону разгрузки поршня. Если эти соленоиды засорятся мусором или их электрические катушки перегорят, золотниковый клапан застрянет на месте.
LVDT — это тонкий электронный прибор, установленный снаружи компрессора и соединенный с золотниковым клапаном через механический стержень. Он преобразует физическое движение клапана в сигнал 4–20 мА или 0–5 В для ПЛК. Со временем вибрация и тепло могут привести к смещению калибровки LVDT. Если LVDT сообщит ПЛК, что клапан находится на уровне 50 %, хотя на самом деле он находится на уровне 100 %, ПЛК примет неправильные решения, что может привести к перегрузке двигателя или неспособности удовлетворить потребность в охлаждении.
Контроллер компрессора динамически регулирует положение золотникового клапана относительно заданного значения нагрузки двигателя в зависимости от потребляемой силы тока. Несоответствие между сообщаемым положением датчика и фактической нагрузкой двигателя приводит к отключению двигателя по току или нестабильности системы. Первичный контур управления золотниковым клапаном обычно основан на давлении всасывания, но вторичный, основной контур управления — это сила тока двигателя. ПЛК постоянно контролирует потребление тока двигателем через трансформатор тока (CT).
Если оператор устанавливает максимальный предел нагрузки двигателя на уровне 90 % от тока полной нагрузки (FLA), ПЛК будет активно предотвращать дальнейшую нагрузку золотникового клапана, как только двигатель достигнет этого порога, независимо от того, как происходит давление всасывания. Это защищает двигатель в дни с высокой температурой окружающей среды или в ненормальных условиях работы системы. Если трансформатор тока выходит из строя или дает неточные показания, ПЛК может агрессивно нагружать золотниковый клапан, выталкивая двигатель за пределы его тепловых пределов и вызывая катастрофический электрический отказ.
Длительная работа при низких положениях золотникового клапана снижает массовый расход хладагента. Это условие потенциально может привести к скоплению масла в испарителе или недостаточному возврату масла в компрессор, что приведет к катастрофическому выходу из строя подшипника. Винтовые компрессоры впрыскивают большие объемы масла непосредственно в корпус ротора, чтобы герметизировать зазоры между роторами, поглощать тепло сжатия и смазывать подшипники. Это масло смешивается с отходящим газом и должно быть отделено в резервуаре маслоотделителя, прежде чем газ попадет в конденсатор.
При разгрузке золотника до 20% скорость нагнетаемого газа существенно падает. Низкая скорость газа серьезно снижает эффективность коалесцирующих фильтров внутри маслоотделителя. Больше масла просачивается через сепаратор и попадает в трубопровод системы. Без достаточной скорости газа во всасывающих линиях, чтобы вытолкнуть масло обратно в компрессор, масло скапливается в испарителях. В конечном итоге в компрессоре заканчивается масло, что приводит к контакту металлов с роторами и немедленному механическому разрушению.
Диагностическая система эффективно решает общие проблемы. Заклинивание клапанов часто является следствием загрязнения маслом или механического износа. Неисправности гидравлического соленоида и ошибки калибровки панели управления требуют немедленного технического вмешательства для восстановления точного позиционирования. Если золотниковый клапан не реагирует, выездные специалисты должны следовать логической последовательности.
Проверьте электрический сигнал от ПЛК к катушкам гидравлического соленоида. Убедитесь, что катушки намагничиваются под напряжением.
Проверьте давление гидравлического масла. Если внутренний масляный насос выйдет из строя или масляные фильтры сильно засорятся, давления не будет достаточно для перемещения поршня золотникового клапана.
Выполните повторную калибровку передатчика LVDT. Переведите клапан полностью разгруженным и полностью загруженным вручную и сбросьте параметры напряжения 0% и 100% на панели микропроцессора.
Осмотрите механическую связь между золотниковым клапаном и стержнем индикатора. Сломанные роликовые штифты или сорванная резьба приведут к перемещению клапана без изменения сигнала LVDT.
Проанализируйте компрессорное масло на предмет загрязнения твердыми частицами. Металлическая стружка или разложившийся масляный шлам могут физически заклинить золотниковый клапан внутри корпуса ротора, что потребует полного разбора компрессора.
Золотниковые клапаны обеспечивают надежное бесступенчатое регулирование производительности, необходимое для предотвращения коротких циклов работы в промышленных винтовых компрессорах, хотя они приводят к снижению энергопотребления при экстремально низких нагрузках. Укажите стандартное управление золотниковым клапаном для систем с устойчивыми нагрузками, мощность которых редко опускается ниже 70%. Обязательно используйте гибридную конфигурацию ЧРП и золотникового клапана для сильно меняющихся нагрузок или строгих требований по энергопотреблению. Тщательно оцените пределы минимальной нагрузки в зависимости от конкретного типа компрессора и температурного режима.
Проведите комплексный анализ профиля нагрузки ежедневных и сезонных тепловых потребностей объекта, чтобы определить истинные потребности в частичной нагрузке.
Прежде чем завершить выбор оборудования, проконсультируйтесь с производителями компрессоров, чтобы рассчитать точную потребляемую мощность при частичной нагрузке (кВт/ТР) для конкретного применения.
Внедрите гибридную конфигурацию ЧРП и золотникового клапана, если на объекте наблюдаются экстремальные колебания нагрузки, чтобы максимизировать энергоэффективность.
Установите график регулярной калибровки датчиков LVDT и гидравлических соленоидов, чтобы обеспечить точную модуляцию производительности и предотвратить перегрузку двигателя.
Внимательно следите за скоростью возврата масла при работе с низкой пропускной способностью золотникового клапана, чтобы предотвратить скопление масла в испарителях системы.
A: Модулировать производительность компрессора путем перепуска части всасываемого газа обратно на вход, уменьшая объем сжимаемого газа без остановки двигателя.
A: Золотниковый клапан производительности контролирует объем газа, сжимаемого путем обхода всасываемого газа перед началом сжатия, без регулирования выпускного отверстия. Золотниковый клапан Vi регулирует соотношение внутренних объемов, изменяя расположение выпускного отверстия в соответствии с давлением в системе.
О: Это снижает энергопотребление, но не линейно. При работе на 50 % мощности через золотниковый клапан обычно используется более 50 % мощности при полной нагрузке из-за неэффективности байпаса.
А: Да. Это распространенный гибридный подход, при котором ЧРП обеспечивает начальное снижение мощности для достижения максимальной энергоэффективности, а золотниковый клапан используется для дальнейшего снижения скорости двигателя ниже минимального порога.
О: Это последовательность запуска, при которой золотниковый клапан перемещается в минимальное положение, чтобы уменьшить внутренний объем сжатия, снизить пусковой момент и свести к минимуму потребление электрического тока на двигателе.
A: Контроллер контролирует электрическую нагрузку приводного двигателя и модулирует гидравлические или пневматические соленоиды для перемещения золотникового клапана, согласовывая выходную мощность компрессора с заданным значением нагрузки двигателя и потребностями системы.
О: Система управления теряет данные о фактическом положении клапана, что приводит к неправильной нагрузке, потенциальной перегрузке двигателя или неспособности удовлетворить потребности системы в охлаждении или сжатии.
