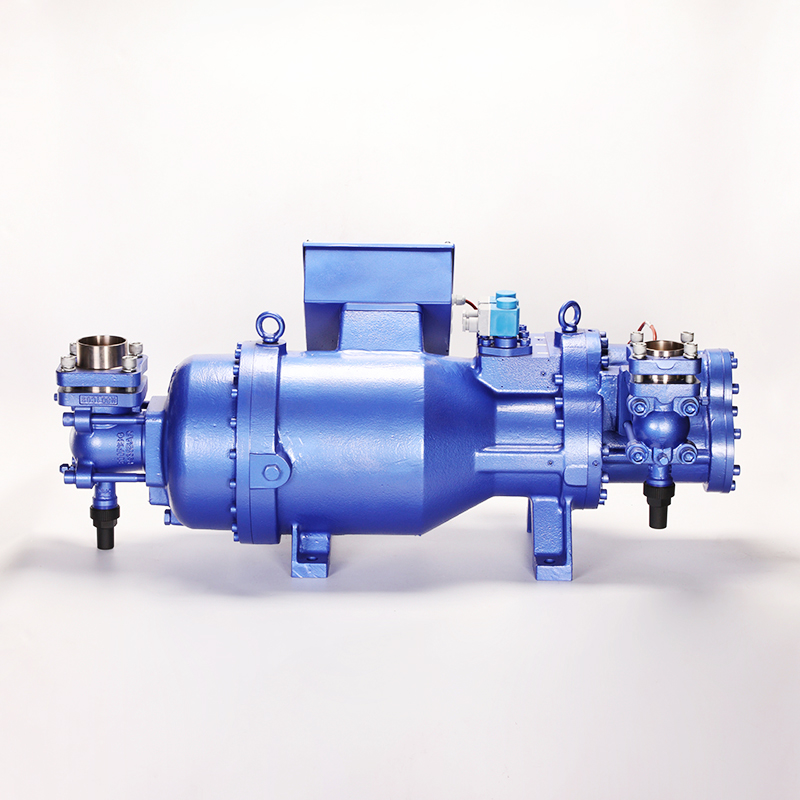

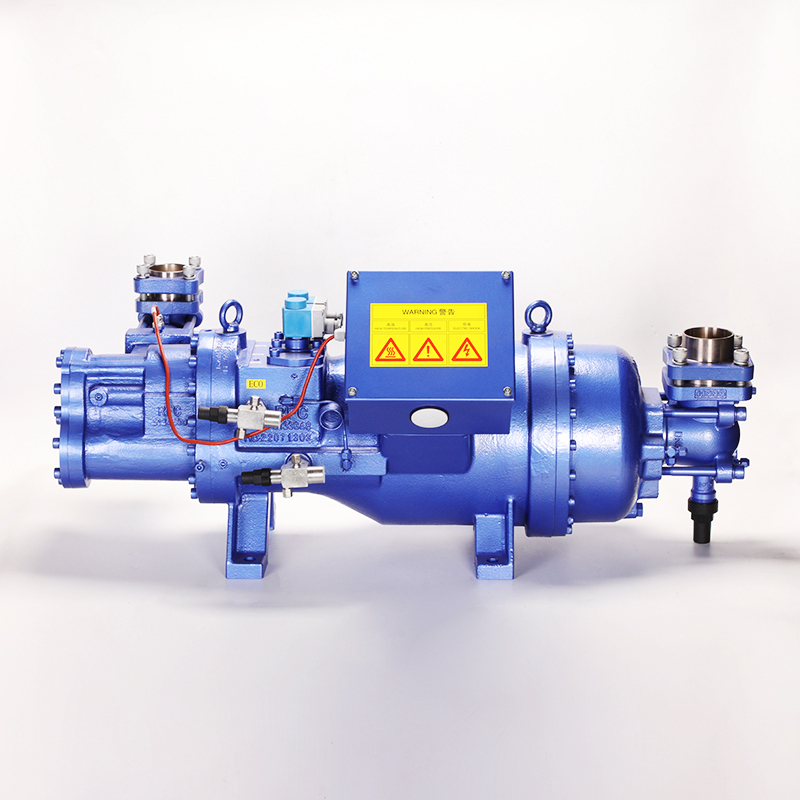

Полугерметичный винтовой двухступенчатый компрессор​

Введение и решения для конкретных сценариев

Необходимость двухэтапного сжатия

Одноступенчатые компрессоры плохо справляются со сверхнизкими температурами (от -60°C до -30°C) из-за высоких степеней давления и перенапряжения двигателя. Полугерметичный винтовой двухступенчатый компрессор (серия SLDS) решает эту проблему, разделяя сжатие на две стадии — низкого давления (LP) и высокого давления (HP), что снижает потребление энергии на 20 % и продлевает срок службы двигателя на 50 % по сравнению с одноступенчатыми компрессорами ULT.

Сценарий 1: Холодное хранение биофармацевтических препаратов

Вакцины, препараты крови и средства генной терапии требуют стабильного хранения от -40°C до -60°C. Серия SLDS поддерживает точность температуры ±1°C, предотвращая деградацию пробы (риск при использовании одноступенчатых компрессоров, температура которых колеблется на ±3°C). Его герметичная конструкция также исключает риск загрязнения (критически важный для объектов, соответствующих требованиям FDA).

Сценарий 2: Глубокая заморозка морепродуктов

Свежевыловленную рыбу необходимо заморозить при температуре от 25°C до -40°C в течение 2 часов, чтобы сохранить текстуру и свежесть. Двухступенчатое сжатие серии SLDS обеспечивает скорость охлаждения 0,5°C/мин — на 30 % быстрее, чем одноступенчатые агрегаты, — что снижает процент порчи с 8 % до 2 % при доставке на дальние расстояния.

Сценарий 3: Промышленные низкотемпературные испытательные камеры

Аэрокосмической и электронной промышленности необходимы камеры для испытаний на холодный удар (от -60°C до 100°C). Быстрая регулировка температуры серии SLDS (от -60°C до 20°C за 30 минут) и стабильная работа делают ее идеальной для тестирования таких компонентов, как печатные платы или детали самолетов.

Инновации в дизайне и материалах

Двухступенчатая структура сжатия

• Этап низкого давления (LP) : Обеспечивает первоначальное охлаждение от температуры окружающей среды до -30°C с помощью винтов большого диаметра (67–92 мм) для обеспечения большого расхода хладагента.

• Этап высокого давления (HP) : дальнейшее охлаждение до -60°C с использованием винтов меньшего диаметра (42–67 мм) для высокого давления.

• Интеркулер : отводит тепло между ступенями, снижая нагрузку на двигатель и повышая эффективность.

Выбор ULT-стойкого материала

• Корпус LP : нержавеющая сталь криогенного класса (316L) устойчива к хрупкости при -60°C — в отличие от стандартной стали, которая трескается при -40°C.

• Винты HP : легированная сталь с покрытием из нитрида титана, устойчивая к износу под воздействием потока хладагента под высоким давлением.

• Обмотки двигателя : изоляция класса C (выдерживает температуру 220°C), предотвращает перегорание из-за выделения тепла ULT.

Интеллектуальные системы защиты безопасности

В серию SLDS входят:

• Защита от потери/реверса фазы : выключается, если фазы питания перепутаны или потеряны (предотвращает повреждение двигателя).

• Датчики температуры обмотки : вызывают отключение, если температура превышает 110°C.

• Клапаны сброса давления : сбрасывают избыточное давление на ступени высокого давления, предотвращая повреждение корпуса.

Подробные технические характеристики

Хладагент и эксплуатационные характеристики

• Совместимость с хладагентом : R22 (от -30°C до -40°C), R404A/R507 (от -40°C до -60°C).

• Тип двигателя : 3-фазный, 2-полюсный полугерметичный асинхронный двигатель (высокий крутящий момент для запуска ULT).

• Регулировка мощности : ступенчатое регулирование 100%, 50%, 25% (адаптируется к периодам низкой нагрузки).

• Давление испытания на прочность : 42 бар (обеспечивает безопасность обсадной колонны при высоком давлении).

Техническая поддержка и послепродажное обслуживание

Консультации по системной интеграции ULT

Мы сотрудничаем с вашей командой инженеров для проектирования индивидуальных холодильных камер или испытательных камер, включая:

• Трубопроводы хладагента (размеры рассчитаны на двухступенчатый поток).

• Системы контроля температуры (совместимые с ПЛК).

• Изоляция (например, пенополиуретан для использования при температуре -60°C).

Мы также предоставляем на утверждение 3D-модели интегрированной системы.

Обучение техническому обслуживанию криогенной техники

Наши 8-часовые учебные занятия охватывают специальное техническое обслуживание ULT:

• Замена масла в минусовых условиях (с использованием маловязкого масла).

• Испытание на утечку гелием (более чувствительно для систем ULT).

• Безопасное обращение с криогенными хладагентами (R404A/R507).

Обучение доступно на месте или через видеотрансляцию для команд со всего мира.

Расширенная гарантия и запасные части ULT

• Гарантия : стандартная 24 месяца; 36 месяцев для биофармацевтических клиентов (соответствует требованиям FDA).

• Запасные части . Специальные детали для ULT (например, криогенные уплотнения, винты LP/HP) хранятся на складах по всему миру. В срочных случаях доставка осуществляется в течение 2 рабочих дней.

Удаленный мониторинг производительности

Дополнительные датчики с поддержкой Интернета вещей отслеживают:

• Температуры испарения/конденсации.

• Соотношения давлений НД/ВД.

• Ток и температура двигателя.

В случае обнаружения аномалий через мобильное приложение отправляются оповещения, что позволяет проводить профилактическое обслуживание и предотвращать дорогостоящие сбои.
