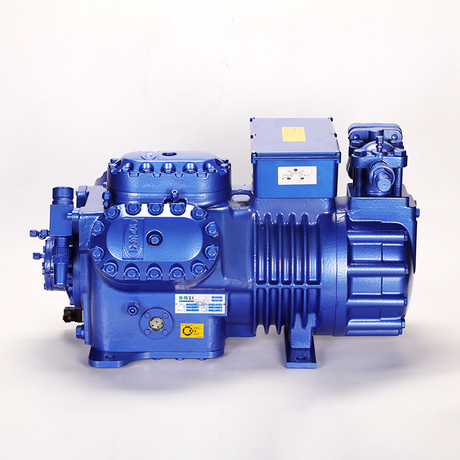

Какой диапазон давления всасывания обеспечивает стабильное винтовое сжатие?

В промышленном охлаждении и сжатии газов в тяжелых условиях стабильность цикла сжатия в основном определяется точностью давления всасывания. Работа за пределами диапазона давления всасывания, указанного производителем, приводит к каскадным механическим отказам. Эти поломки варьируются от вспенивания масла и недостаточного охлаждения двигателя до катастрофического повреждения ротора из-за попадания жидкости или слишком высоких температур нагнетания. Для установления правильного диапазона давления всасывания необходимо оценить конкретное тепловое применение, используемый хладагент и механическую конструкцию компрессора. В этом руководстве подробно описано, как определить оптимальные параметры всасывания, оценить требования к каскадированию, минимизировать колебания давления для оптимального энергопотребления и снизить эксплуатационные риски, связанные с давлением, для приложений с непрерывным режимом работы. Мы изучим практические полевые данные, механические допуски и средства управления системой, чтобы помочь вам обеспечить бесперебойную работу вашего оборудования и предотвратить непредвиденные простои.

• Область применения определяет диапазон: Оптимальное давление всасывания не является статическим числом; это динамический диапазон, определяемый температурой насыщения на всасывании (SST), необходимой для средне- или низкотемпературных применений.

• Эффективность и непрерывная работа. Минимизация колебаний давления всасывания напрямую приводит к повышению объемной эффективности, снижению энергопотребления, а также к более тихой и надежной работе в непрерывном режиме.

• Ограничения степени сжатия: одноступенчатые компрессоры теряют объемную эффективность и стабильность при падении давления всасывания; крайние дифференциалы требуют многоступенчатых решений.

• Термические риски и риски, связанные со смазкой. Низкое давление всасывания лишает компрессор массового расхода, что приводит к перегреву двигателя и уносу масла, а чрезмерно высокое давление всасывания может привести к перегрузке двигателя и обратному заливу жидкости.

• Элементы управления системой обязательны: стабильное сжатие требует активного регулирования с помощью золотниковых клапанов, частотно-регулируемых приводов (ЧРП) и всасывающих аккумуляторов для управления переходными изменениями нагрузки и безопасной рециркуляции газа.

Роль давления всасывания в стабильности сжатия винта

Механика впуска газа и взаимодействия ротора

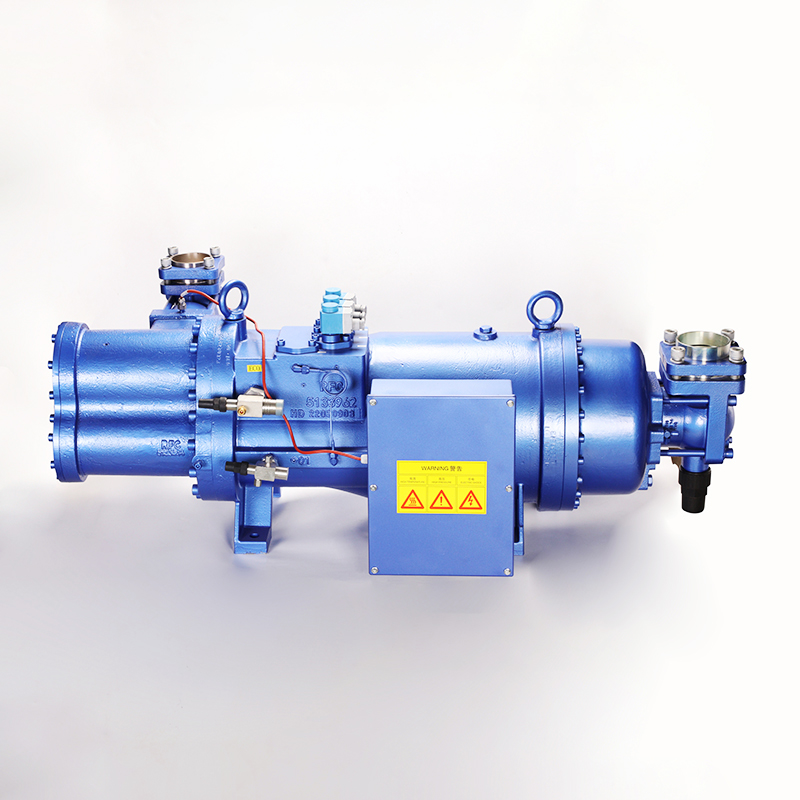

Цикл сжатия в полугерметичном винтовом компрессоре начинается точно в тот момент, когда газообразный хладагент попадает во всасывающее отверстие. Когда мужской и женский роторы расцепляются, они создают пустоту, которая втягивает газ в межлепестковые пространства. Объем этого пространства фиксируется физической геометрией роторов и тяжелым чугунным корпусом компрессора. Поскольку физический рабочий объем остается постоянным при каждом обороте, фактическая масса хладагента, всасываемого в компрессор, полностью зависит от плотности всасываемого газа. Давление всасывания напрямую определяет эту плотность.

Когда давление всасывания остается стабильным и соответствует проектным параметрам установки, межкулачковые пространства заполняются предсказуемой массой хладагента. Поскольку роторы продолжают вращаться, всасывающее отверстие закрывается. Сцепляющееся действие лепестков постепенно уменьшает объем захваченного газа, поднимая давление вверх, пока оно не достигнет выпускного отверстия. Если давление всасывания колеблется, массовый расход изменяется неравномерно. Это несоответствие нарушает термодинамический баланс всего цикла сжатия, в результате чего объемный КПД резко падает. Стабильное давление всасывания гарантирует, что роторы будут работать с постоянной газовой нагрузкой. Это предотвращает механическую вибрацию, снижает износ подшипников и обеспечивает равномерное распределение крутящего момента на приводном валу.

Критерии успеха регулирования давления

Достижение стабильности винтового сжатия требует соблюдения строгих эксплуатационных критериев в заводских условиях. Базовым требованием является поддержание постоянного массового расхода, который идеально соответствует потребности испарителя в охлаждении. Такая консистенция обеспечивает предсказуемую температуру нагнетания. Чрезмерное тепло нагнетания разрушает компрессорное масло, обугливает внутренние клапаны и повреждает внутренние уплотнения. Стабильное давление всасывания также помогает поддерживать необходимый перепад давления между стороной высокого и низкого давления системы. Этот дифференциал обеспечивает внутреннюю циркуляцию масла, необходимую для смазки подшипников ротора и герметизации микроскопических зазоров между зацепляющимися лепестками.

Проектировщики систем и технические специалисты должны учитывать перепады давления на вспомогательных компонентах. Отраслевые стандарты требуют, чтобы максимально допустимый перепад давления на всасывающих фильтрах, запорных клапанах и больших разгрузочных клапанах оставался ниже 0,5 бар (приблизительно 7 фунтов на квадратный дюйм). Превышение этого порога заставляет компрессор работать сильнее, чтобы всасывать газ. Это искусственно снижает давление всасывания на входе и серьезно снижает общую эффективность. Минимизация этих колебаний давления всасывания снижает механическую вибрацию по всей сети трубопроводов. Вы получаете более тихую работу и значительно продлеваете срок службы компрессора в сложных условиях.

Чтобы убедиться, что ваша система соответствует этим критериям успеха, технические специалисты должны следовать строгому протоколу измерений:

1. Подключите калиброванные цифровые коллекторы давления непосредственно к выходу испарителя, чтобы установить базовое давление всасывания.

2. Прикрепите второй комплект манометров к сервисному клапану всасывания, расположенному непосредственно на корпусе компрессора.

3. Одновременно записывайте показания давления, пока компрессор работает при 100% полной нагрузке.

4. Рассчитайте перепад давления между двумя точками. Если падение превышает 7 фунтов на квадратный дюйм, проверьте сердечники фильтра-осушителя всасывающей линии на наличие засоров.

5. Убедитесь, что размер всасывающей линии соответствует рекомендациям производителя для конкретной скорости хладагента и массового расхода.

Оценка давления всасывания по температуре применения

Требования к среднетемпературным полугерметичным винтовым компрессорам

Среднетемпературные холодильные установки работают в определенных диапазонах температур насыщенного всасывания (SST). Обычно эти системы можно найти в холодильных складах, мясоперерабатывающих заводах и крупных холодильных машинах HVAC. В зависимости от конкретного используемого хладагента среднетемпературный полугерметичный винтовой компрессор обычно имеет давление всасывания, соответствующее SST, от +20°F до +40°F (от -6°C до +4°C). Работа в этом относительно высоком диапазоне давлений всасывания представляет собой уникальные механические преимущества и решает особые инженерные задачи.

Основным фактором в среднетемпературных приложениях является управление нагрузкой двигателя. Более высокое давление всасывания соответствует более высокой плотности всасываемого газа. Такая высокая плотность обеспечивает превосходное охлаждение полугерметичных обмоток двигателя. Однако это также означает, что компрессор перемещает огромное количество хладагента за один оборот. Такой высокий массовый расход требует надежного подбора двигателя для предотвращения перегрузок по току в периоды пиковой нагрузки, например, при горячем отключении после промывки объекта. Стандартные механизмы контроля производительности, такие как механические золотниковые клапаны, модулируют мощность компрессора. Они поддерживают стабильное давление всасывания и оптимизируют потребление энергии, поскольку тепловая нагрузка на испаритель колеблется в течение дня.

Инженеры по эксплуатации должны уделять пристальное внимание калибровке золотникового клапана в этих среднетемпературных установках. Если золотниковый клапан слишком медленно реагирует на изменения нагрузки, давление всасывания упадет без необходимости, что приведет к короткому циклу работы системы. И наоборот, если он реагирует слишком быстро, это может вызвать скачки давления, что приведет к нестабильной работе расширительного клапана. Правильная настройка контура ПИД в центральном контроллере предотвращает эти проблемы и поддерживает давление всасывания на заданном уровне.

Требования к низкотемпературному полугерметичному винтовому компрессору

Глубокая заморозка, шоковая заморозка и фармацевтическое холодильное хранение работают в совершенно разных термодинамических условиях. Низкотемпературный полугерметичный винтовой компрессор должен выдерживать давление всасывания, соответствующее диапазону SST от -40°F до -10°F (от -40°C до -23°C). При таких чрезвычайно низких давлениях плотность газообразного хладагента резко снижается. Это создает постоянное состояние низкого массового расхода.

Этот низкий массовый расход создает серьезные эксплуатационные проблемы с механической стороны. Полугерметичные конструкции в значительной степени полагаются на входящий всасываемый газ для охлаждения внутреннего электродвигателя. Тонкий газ низкой плотности обеспечивает очень небольшую охлаждающую способность. Отсутствие охлаждения подвергает двигатель высокому риску перегрева, особенно во время длительных циклов работы. Чтобы противодействовать этому, низкотемпературные винтовые компрессоры часто требуют интеграции экономайзеров.

Контур экономайзера подает часть переохлажденной жидкости или пара промежуточного давления непосредственно в камеру сжатия в середине цикла сжатия. Такое искусственное увеличение мощности повышает общую эффективность системы. Что еще более важно, он обеспечивает критическое охлаждение нагнетаемого газа и обмоток двигателя. Это обеспечивает механическую стабильность, несмотря на исключительно низкое давление всасывания на первичном входе. Технические специалисты должны регулярно проверять расширительный клапан экономайзера, чтобы убедиться, что он подает правильное количество пара; Недостаточная подача приводит к повышению температуры нагнетания, а избыточная подача может привести к повреждению роторов впрыском жидкости.

Динамика одноступенчатого и двухступенчатого сжатия

Ограничения одноступенчатого режима при глубоком вакууме/низком всасывании

Стабильность любого компрессора во многом зависит от его степени сжатия. Вы рассчитываете это путем деления абсолютного давления нагнетания на абсолютное давление всасывания. Когда одноступенчатый компрессор работает при слишком низком давлении всасывания, степень сжатия резко возрастает. Одноступенчатые винтовые компрессоры обычно работают эффективно до степени сжатия примерно от 15:1 до 20:1, в зависимости от производителя и конкретного химического состава хладагента.

Выход одноступенчатой ​​машины за пределы ее конструктивных возможностей приводит к серьезному снижению эффективности. По мере увеличения степени сжатия внутренняя утечка газа высокого давления обратно на сторону всасывания низкого давления увеличивается в геометрической прогрессии. Инженеры называют это явление прорывом. Продувка резко снижает объемный КПД, поскольку компрессор тратит энергию на повторное сжатие того же газа. Кроме того, термические штрафы являются серьезными. Высокие степени сжатия выделяют огромное количество тепла, в результате чего температура нагнетания выходит за пределы термического разрушения смазочного масла. Такая потеря смазки приводит к быстрому износу подшипников, расширению ротора и, в конечном итоге, к катастрофическому механическому повреждению.

Когда следует выбирать двухступенчатый полугерметичный винтовой компрессор

Когда требуемое давление всасывания слишком низкое для надежной работы одноступенчатой ​​машины, становится необходимым разработать многоступенчатое решение. Двухступенчатый полугерметичный винтовой компрессор является окончательным техническим решением для сверхнизкого давления всасывания и применения в условиях глубокой заморозки. Вместо того, чтобы заставлять один комплект роторов обрабатывать весь подъем давления, двухступенчатая система разделяет общую степень сжатия на две отдельные ступени, расположенные на одной и той же физической площади.

Эта балансировка межступенчатого давления существенно стабилизирует всасывание. За счет ограничения степени сжатия первой ступени (бустерной ступени) объемный КПД остается высоким. Давление всасывания остается стабильным даже в условиях глубокого вакуума. Выпускной газ первой ступени перед поступлением на вторую ступень охлаждается за счет впрыска жидкости или промежуточного охладителя. Это позволяет поддерживать конечную температуру нагнетания в безопасных эксплуатационных пределах. Эта архитектура значительно улучшает общий коэффициент производительности (COP). Вы получаете значительную долгосрочную экономию энергии, сокращение интервалов технического обслуживания и непревзойденную надежность в условиях непрерывного замораживания.

Сравнение эксплуатационных параметров в зависимости от температуры применения

Симптомы и риски отклонений давления всасывания

Риски низкого давления всасывания (эффект голодания)

Работа компрессора с аномально низким давлением всасывания создает эффект голодания, который каскадом распространяется на всю механическую систему. Наиболее распространенными причинами этого состояния являются недозаправленная система хладагента, сильно засоренные всасывающие фильтры или неисправный электронный расширительный клапан (EXV), который не обеспечивает должным образом питание испарителя. Когда компрессору не хватает газа, немедленным механическим воздействием является опасный скачок температуры нагнетания.

Поскольку в полугерметичных конструкциях для охлаждения внутренних обмоток статора и ротора используется массовый поток всасываемого газа, низкое давление всасывания напрямую приводит к недостаточному охлаждению двигателя. Если внутренняя тепловая защита не сработает, изоляция двигателя ухудшится и в конечном итоге перегорит. Кроме того, низкое давление всасывания приводит к низкому давлению в картере. Этот дисбаланс давления приводит к быстрому выкипанию хладагента, растворенного в смазочном масле, что приводит к сильному вспениванию масла. Вспененное масло не может эффективно перекачиваться внутренним масляным насосом. Это приводит к масляному голоданию в подшипниках ротора, контакту металла с металлом и преждевременному механическому выходу из строя.

Риски высокого давления всасывания (эффект перегрузки)

И наоборот, превышение давления всасывания выше расчетного создает эффект перегрузки, который столь же разрушительен. Высокое давление всасывания обычно вызвано чрезмерной тепловой нагрузкой на испаритель, перегруженной холодильной системой или неисправными вентиляторами испарителя, которые препятствуют правильному теплообмену. Высокое давление всасывания означает, что компрессор всасывает очень плотный газ в огромном объеме.

Основным механическим воздействием высокого давления всасывания является перегрузка по току двигателя. Двигатель компрессора должен потреблять чрезмерный электрический ток для физического сжатия плотного газа. Это может легко привести к срабатыванию выключателей или повреждению контакторов. Кроме того, увеличенный массовый расход создает огромную физическую нагрузку на подшипники ротора, ускоряя механический износ. Самое главное, что аномально высокое давление всасывания часто коррелирует с низким перегревом. Это резко увеличивает риск закупорки жидкого хладагента. Когда жидкий хладагент попадает в камеру сжатия, он смывает гидродинамическую масляную пленку, защищающую роторы, что приводит к серьезным задировам и немедленному катастрофическому выходу из строя.

Устранение неисправностей, связанных с отклонениями давления всасывания

Инженерный контроль и проектирование систем для обеспечения стабильности давления

Механизмы контроля мощности

Поддержание стабильного давления всасывания требует активного механического и электронного вмешательства для согласования производительности компрессора с тепловой нагрузкой системы в реальном времени. Механические золотниковые клапаны являются традиционным методом достижения этой цели. Золотниковый клапан перемещается в осевом направлении вдоль корпуса ротора, эффективно перепуская часть всасываемого газа обратно на вход до его полного сжатия. Это позволяет компрессору работать при частичных нагрузках без остановки и запуска, тем самым стабилизируя давление всасывания. Однако работа компрессоров, разгруженных в течение длительного времени через золотниковые клапаны, может отрицательно повлиять на возврат масла и общий изоэнтропийный КПД.

Частотно-регулируемые приводы (ЧРП) представляют собой современный стандарт точного регулирования давления. ЧРП изменяет электрическую частоту, подаваемую на двигатель компрессора, ускоряя или замедляя ее, чтобы идеально соответствовать нагрузке системы. Постоянно модулируя скорость ротора, ЧРП устраняет резкие колебания давления всасывания, связанные с традиционным ступенчатым регулированием производительности. Такая непрерывная модуляция приводит к значительному снижению энергопотребления, более точному контролю температуры и меньшему механическому износу компонентов привода. При установке ЧРП технические специалисты должны убедиться, что настройка минимальной скорости обеспечивает достаточный массовый поток для охлаждения двигателя и привода внутреннего масляного насоса.

Вспомогательные компоненты регулирования давления

Помимо контроля производительности, специальные компоненты трубопроводов защищают компрессор от кратковременных скачков давления. Регуляторы давления в картере (CPR) — это важные механические клапаны, установленные на линии всасывания непосредственно перед входом в компрессор. Во время горячего понижения давления, когда давление в испарителе чрезвычайно высокое, CPR дросселирует поток газа. Это гарантирует, что давление всасывания компрессора никогда не превысит максимально допустимый предел, предотвращая перегрузку двигателя и нежелательные срабатывания выключателя.

Регуляторы давления испарителя (EPR) выполняют другую функцию. Они поддерживают минимальное давление внутри змеевика испарителя, чтобы предотвратить локальное замерзание, что косвенно стабилизирует поток газа, возвращающийся в компрессор. Наконец, всасывающие аккумуляторы правильного размера обязательны в системах, склонных к колебаниям нагрузки. Аккумулятор действует как физический буфер во всасывающей линии. Он улавливает любой жидкий хладагент, выходящий из испарителя, и позволяет ему безопасно выкипеть в пар, прежде чем он достигнет компрессора. Это смягчает внезапные скачки давления и полностью исключает риск закупорки жидкости.

Заключение

Стабильное винтовое сжатие требует строгого поддержания давления всасывания в пределах рабочего диапазона компрессора. Отклонения напрямую влияют на объемный КПД, гидродинамическую смазку, энергопотребление и физический срок службы двигателя. Когда давление всасывания сильно колеблется, весь цикл охлаждения становится непредсказуемым и подвержен механическим поломкам. Выбор оборудования должен полностью определяться требуемой температурой насыщенного всасывания. Применения при средних температурах обычно допускают использование стандартных одноступенчатых моделей, оснащенных надежными регуляторами производительности. Требования к низким температурам требуют передовой разработки экономичных одноступенчатых или специализированных двухступенчатых архитектур для управления экстремальными степенями сжатия.

Чтобы обеспечить долговременную стабильность и защитить ваше оборудование, выполните следующие действия:

1. Обратитесь к программному обеспечению производительности компрессора, чтобы составить карту точных диапазонов всасывания и нагнетания выбранного хладагента в условиях пиковой нагрузки.

2. Проверьте существующие трубопроводы всасывающей линии, чтобы убедиться, что падение давления на фильтрах и клапанах остается строго ниже 0,5 бар.

3. Внедрите частотно-регулируемые приводы (ЧРП) для регулирования скорости компрессора, устраняя скачки давления, связанные с традиционным циклическим включением/выключением.

4. Установите и откалибруйте регуляторы давления в картере (CPR) для защиты полугерметичного двигателя от перегрузок по току во время снижения нагрузки при высоких нагрузках.

5. Планируйте ежеквартальный анализ масла для выявления ранних признаков износа подшипников, вызванного временными падениями давления на всасывании.

Часто задаваемые вопросы

Вопрос: Что произойдет, если давление всасывания в полугерметичном компрессоре слишком низкое?

A: Низкое давление всасывания снижает массовый расход газообразного хладагента, который необходим для охлаждения внутреннего двигателя. Это приводит к перегреву двигателя, чрезмерно высоким температурам нагнетания и возможным сбоям циркуляции масла, поскольку давление в картере падает ниже минимального порога, необходимого для привода масляного насоса.

Вопрос: Как давление всасывания влияет на степень сжатия?

A: Степень сжатия рассчитывается путем деления абсолютного давления нагнетания на абсолютное давление всасывания. Когда давление всасывания падает, степень сжатия увеличивается в геометрической прогрессии. Высокие степени сжатия снижают объемный КПД, повышают температуру нагнетания и создают огромную механическую нагрузку на подшипники ротора.

Вопрос: Зачем использовать двухступенчатый полугерметичный винтовой компрессор для низких температур?

Ответ: В условиях низких температур необходимое давление всасывания очень низкое. Двухступенчатый компрессор распределяет высокую степень сжатия между двумя наборами роторов. Это обеспечивает управляемость температуры нагнетания, поддерживает стабильный объемный КПД и значительно снижает потребление энергии по сравнению с одноступенчатой ​​установкой.

Вопрос: Каково максимально допустимое падение давления во всасывающей линии компрессора или на разгрузочном клапане?

О: Хотя конструкции конкретных систем различаются, передовые отраслевые практики обычно рекомендуют поддерживать падение давления в линии всасывания и разгрузочном клапане ниже 7 фунтов на квадратный дюйм (0,5 бар). Превышение этого предела приводит к истощению компрессора, что приводит к ненужной потере производительности и серьезному снижению эффективности.

Вопрос: Может ли преобразователь частоты (ЧРП) помочь стабилизировать давление всасывания?

А: Да. Точно модулируя скорость двигателя компрессора в соответствии с охлаждающей нагрузкой в ​​реальном времени, ЧРП предотвращает резкие колебания давления всасывания, связанные с традиционным включением/выключением или ступенчатым регулированием производительности. Это приводит к более тихой, стабильной и высокоэффективной работе.

Вопрос: Какова роль регулятора давления в картере (CPR)?

A: Клапан CPR установлен на линии всасывания, чтобы предотвратить превышение давления всасывания на входе компрессора выше заданного безопасного предела. Такое механическое дросселирование защищает полугерметичный двигатель от электрической перегрузки в условиях высоких нагрузок, например, при горячем понижении напряжения.
