Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-08-06 Происхождение:Работает
Выбор промышленного охлаждающего оборудования на основе номинальной мощности, а не конкретных термодинамических условий эксплуатации гарантирует системную неэффективность, преждевременный механический отказ или катастрофический простой системы. Инженеры и менеджеры объектов часто не согласовывают требования к нагрузке системы с данными производительности производителя. Это происходит, когда точная рабочая точка — точное пересечение давлений, температур и характеристик хладагента — плохо определена или неправильно понята на этапе закупки.
Точная спецификация оборудования требует перевода экологических и технологических нагрузок в строгий набор параметров данных. В этом руководстве подробно описаны точные данные, необходимые для определения рабочей точки холодильного компрессора , показано, как эти показатели влияют на выбор технологии и как оценить технические данные производителя для надежной конструкции системы.
Рабочая точка холодильного компрессора — это конкретное термодинамическое рабочее состояние, определяемое, главным образом, температурой испарения, температурой конденсации, перегревом и переохлаждением, а не обобщенной номинальной мощностью.
Точные данные о рабочих точках являются единственной надежной основой для сравнения коэффициента производительности (COP) и массового расхода компрессоров различной архитектуры.
Термодинамическую рабочую точку следует отличать от физических данных паспортной таблички (таких как смещение, RLA и LRA), хотя они тесно связаны между собой во время ввода системы в эксплуатацию.
Если не принять во внимание экстремальные температуры окружающей среды и отклонения при частичной нагрузке, компрессор выйдет за пределы безопасного рабочего диапазона, независимо от первоначального расчета рабочей точки.
Соответствие расчетной рабочей точки правильному технологическому профилю (например, спиральному, винтовому или полугерметичному) минимизирует затраты на электроэнергию в течение жизненного цикла и снижает риски внедрения.
Термодинамическая рабочая точка представляет собой точное рабочее состояние, используемое для оценки производительности и мощности. Она полностью отличается от номинальной мощности, которая служит стандартизированным теоретическим рейтингом для маркетингового и базового сравнения. Номинальные характеристики предполагают идеальные лабораторные условия. Реальные приложения требуют точных расчетов, основанных на фактической тепловой нагрузке, окружающей среде и конструкции трубопроводов системы. Если полагаться исключительно на номинальную мощность, это часто приводит к использованию оборудования недостаточного или слишком большого размера, что приводит к неустойчивому контролю температуры и чрезмерному потреблению энергии. Вы должны рассчитать точные требования в зависимости от конкретного применения.
Когда вы оцениваете систему, вы смотрите на точные координаты давления и температуры, в которых работает машина. Это не приблизительная оценка. Это точное математическое пересечение, которое определяет, какую массу хладагента должна переместить машина, чтобы удовлетворить нагрузку. Если вы сделаете это неправильно, вся система пострадает от низкой производительности и сокращения срока службы.
Профессионалы отрасли иногда путают рабочие точки с рабочими циклами. Рабочий цикл воздушного компрессора относится к процентам рабочего времени, определяющим, как долго машина может работать непрерывно, прежде чем потребуется период охлаждения. Напротив, рабочая точка охлаждения относится строго к конкретным координатам давления и температуры, в которых компрессор выполняет свою механическую работу. Он определяет термодинамическое состояние хладагента, входящего в компрессор и выходящего из него, определяя необходимый массовый расход для удовлетворения охлаждающей нагрузки.
Понимание этого различия имеет решающее значение как для технических специалистов, так и для инженеров-конструкторов. Машина может иметь рабочий цикл 100%, что означает, что она может работать непрерывно, но если она работает в неправильной рабочей точке, она все равно преждевременно выйдет из строя из-за тепловой перегрузки или плохого возврата масла.
Стандартные условия оценки, такие как EN 12900 и AHRI 540, устанавливают единые параметры испытаний для производителей компрессоров. Эти стандарты позволяют инженерам сравнивать различные бренды на равных условиях. Однако реальные рабочие места редко полностью соответствуют лабораторным стандартам. Предприятие, работающее в пустынном климате, будет испытывать значительно более высокие температуры конденсации, чем базовый уровень AHRI 540. Инженерам приходится интерполировать данные производителя, чтобы они соответствовали реальным условиям на объекте, а не принимать стандартные рейтинговые таблицы за чистую монету.
Стандартный | Температура испарения | Температура конденсации | Фокус на приложениях |
|---|---|---|---|
АХРИ 540 | Зависит от приложения | Стандартизированные базовые показатели | Коммерческое холодильное оборудование Северной Америки |
ЭН 12900 | Стандартизированные баллы | Стандартизированные баллы | Европейский рейтинг производительности |
Данные метки физического компрессора предоставляют фиксированные характеристики оборудования. Рабочий объем указывает физический объем, очищаемый поршнями или роторами за один оборот. Сила тока при заблокированном роторе (LRA) и номинальная сила тока нагрузки (RLA) определяют электрические пределы. Сертифицированная заправка масла диктует требования к смазке. Хотя данные паспортной таблички имеют решающее значение для определения электрических параметров и технического обслуживания, они остаются статичными. Термодинамическая рабочая точка является динамической и колеблется в зависимости от изменений окружающей среды и технологических нагрузок. Понимание взаимосвязи между фиксированными физическими пределами и динамическими термодинамическими требованиями имеет важное значение для успешного ввода системы в эксплуатацию.
Температура насыщенного всасывания (SST) действует как основной фактор объемного КПД. Он представляет собой температуру, при которой хладагент кипит в змеевике испарителя. По мере снижения SST удельный объем всасываемого газа увеличивается, а это означает, что компрессор перемещает меньшую массу хладагента за один ход. Этот показатель определяет целевая комнатная температура и разница температур испарителя (TD). Более низкий TD требует большего змеевика испарителя, но позволяет использовать более высокую SST, повышая общую эффективность компрессора и снижая энергопотребление.
В полевых условиях вы часто будете видеть, как системы испытывают трудности из-за того, что SST был рассчитан неправильно на этапе проектирования. Если испаритель имеет недостаточный размер, SST должна упасть, чтобы соответствовать требованиям к комнатной температуре, что приводит к голоданию компрессора и заставляет его работать интенсивнее.
Температура насыщенной конденсации (SCT) напрямую зависит от условий окружающей среды. Он представляет собой температуру, при которой пары хладагента конденсируются обратно в жидкость. Более высокие температуры окружающей среды заставляют SCT подниматься вверх, увеличивая давление нагнетания. Это повышенное давление увеличивает степень сжатия, что экспоненциально увеличивает общее энергопотребление и снижает охлаждающую способность. Управление SCT посредством правильного выбора размера и размещения конденсатора имеет решающее значение для поддержания эффективной рабочей точки.
Температура возвратного газа определяет тепловое состояние паров хладагента, поступающих в компрессор. Перегрев обеспечивает полное испарение хладагента, предотвращая образование пробок жидкости, которые могут разрушить клапаны и поршни компрессора. Однако инженеры должны сбалансировать это требование. Чрезмерный перегрев снижает плотность газа, снижая массовый расход и производительность. Это также повышает температуру нагнетания, что может привести к разрушению масла. Оптимальная конструкция системы поддерживает достаточный перегрев для защиты механики и одновременно сводит его к минимуму, обеспечивая адекватное охлаждение двигателя и высокий объемный КПД.
Переохлаждение происходит, когда жидкий хладагент охлаждается ниже температуры насыщения на выходе из конденсатора. Этот процесс увеличивает чистый эффект охлаждения в испарителе, не требуя дополнительной мощности компрессора. Внутреннее переохлаждение происходит естественным образом внутри змеевика конденсатора. Для внешнего переохлаждения используются специальные теплообменники или экономайзеры. Точное определение значения переохлаждения в рабочей точке необходимо для расчета истинной разницы энтальпии и результирующего требуемого массового расхода.
Измерьте температуру жидкостной линии на выходе конденсатора.
Определите температуру насыщения по давлению нагнетания.
Вычтите температуру жидкостной линии из температуры насыщения, чтобы найти значение переохлаждения.
В сложных промышленных системах часто используется многоступенчатое сжатие, например, в двухступенчатых или каскадных системах повышения давления, использующих природные хладагенты, такие как CO2 или аммиак. В этих приложениях расчет рабочей точки становится более сложным. Промежуточные давления, методы снижения перегрева и впрыск в экономайзер напрямую изменяют одноступенчатое уравнение рабочей точки. Инженеры должны рассчитать промежуточное давление, которое уравновешивает степень сжатия на обеих ступенях, чтобы оптимизировать энергопотребление и предотвратить чрезмерные температуры нагнетания.
Особые термодинамические свойства выбранного хладагента сильно зависят от рабочих температур, определяя требуемый массовый расход. Хладагенты высокого давления, такие как CO2, требуют значительно меньших объемных расходов по сравнению с пропаном или аммиаком при той же холодопроизводительности. Рабочая точка должна четко определять тип хладагента, поскольку кривая энтальпии определяет, сколько фунтов в час или килограммов в секунду должен перемещать компрессор, чтобы удовлетворить тепловую нагрузку.
Стандартный математический метод расчета производительности основан на полиномиальном уравнении с 10 коэффициентами. Производители предоставляют эти коэффициенты на основе обширных лабораторных испытаний. Вводя в это уравнение конкретные SST и SCT желаемой рабочей точки, инженеры могут рассчитать точные массовые расходы, потребляемую мощность компрессора, потребление тока и холодопроизводительность. Эта математическая модель заменяет устаревшие кривые производительности, предлагая точные данные для индивидуального проектирования систем и моделирования энергопотребления.
Термодинамические уравнения позволяют инженерам оценить мощность на валу компрессора и эффективность отвода тепла конденсатора. Потребляемая мощность зависит от массового расхода и разницы энтальпии между состояниями всасывания и нагнетания. Производительность конденсатора равна сумме холодопроизводительности и потребляемой мощности компрессора. Точный расчет этих значений в конкретной рабочей точке гарантирует, что все вторичные компоненты, включая контакторы, проводку и теплообменники, будут правильно подобраны для данного применения.
Выбор правильной архитектуры компрессора требует соответствия определенной рабочей точки конкретному рабочему диапазону и конструкции охлаждения двигателя оборудования. Двигатели с всасывающим газовым охлаждением полагаются на возвращающийся хладагент для предотвращения перегрева, что делает их чувствительными к условиям высокого перегрева. Двигатели с воздушным или водяным охлаждением обеспечивают большую гибкость при работе в условиях высоких температур. Критерии успеха зависят от соответствия термодинамических требований механической прочности выбранной технологии.
Спиральный холодильный компрессор превосходно работает в рабочих точках со средними и высокими температурами. В этих агрегатах используются фиксированные объемные соотношения и механизмы податливости, которые лучше справляются с переработкой жидкостей, чем жесткие конструкции. Их преимущества в области эффективности делают их идеальными для коммерческой розничной торговли, стеллажей супермаркетов и легкой промышленности. Однако их фиксированный встроенный объемный коэффициент означает, что эффективность значительно падает, если фактическое рабочее давление сильно отклоняется от расчетных параметров.

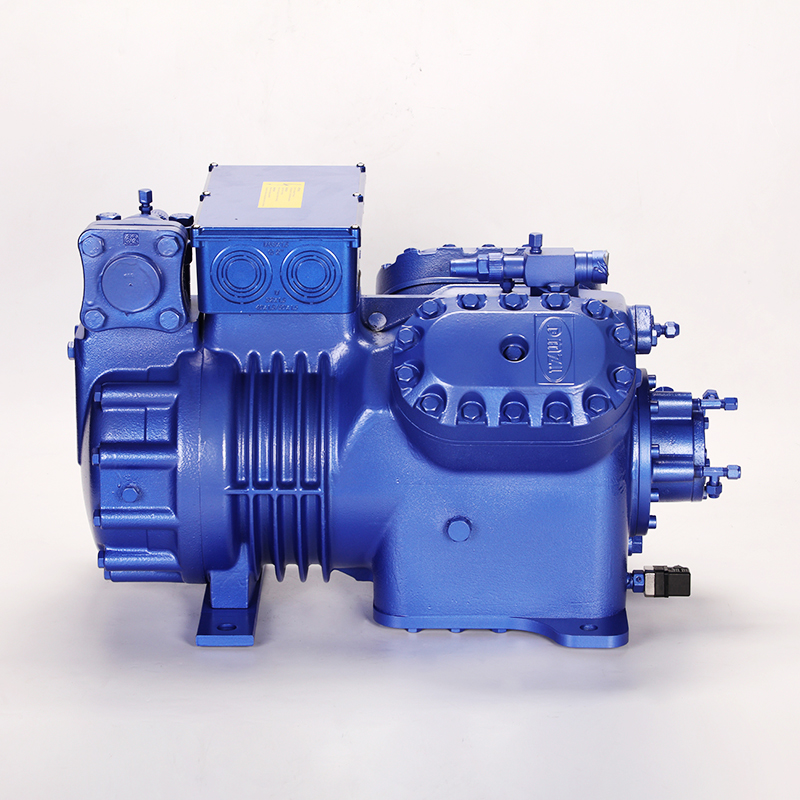

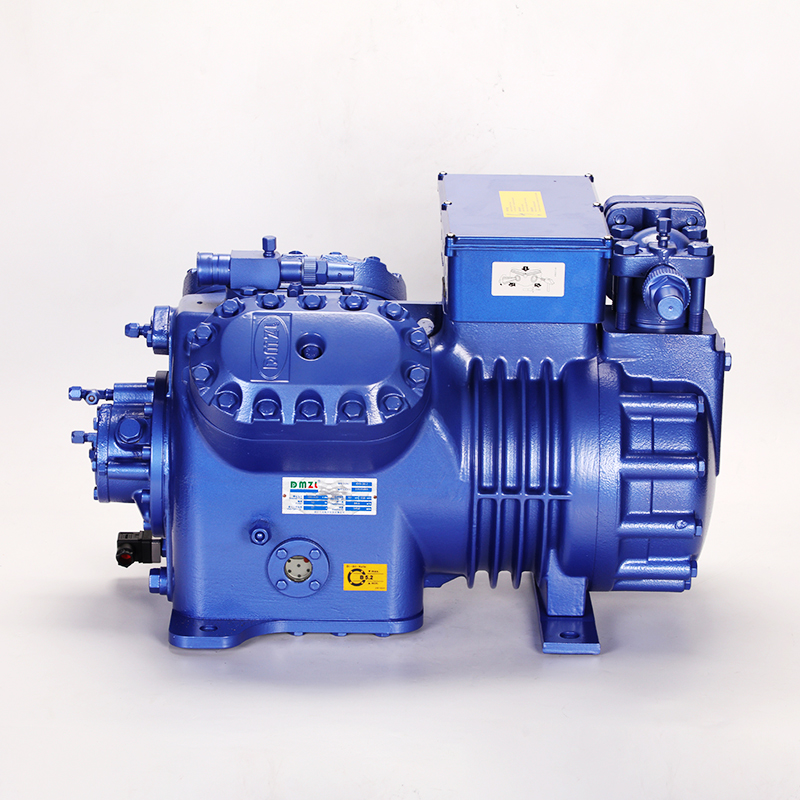

Полугерметичный холодильный компрессор значительно выигрывает от применения полугерметичного холодильного компрессора в приложениях, требующих широкого рабочего диапазона, переменных нагрузок и возможности обслуживания на месте . Эти машины обеспечивают огромную механическую надежность, когда рабочие точки колеблются из-за сезонных изменений окружающей среды или смещения технологических нагрузок. Возможность восстановления тарелок клапанов и замены двигателей на месте сокращает длительные простои на критически важных промышленных объектах. Их универсальная конструкция позволяет регулировать производительность посредством разгрузки цилиндров или приводов с регулируемой частотой.
В тяжелых промышленных условиях большой производительности, например в холодильных складах и пищевой промышленности, требуется винтовой холодильный компрессор . Эти агрегаты эффективно справляются с огромными объемами газообразного хладагента. В них используются золотниковые клапаны для точного регулирования производительности, что позволяет машине поддерживать высокую эффективность в определенных точках работы с частичной нагрузкой. Винтовые компрессоры особенно эффективны в приложениях со стабильными, непрерывными нагрузками и высокими степенями сжатия.
В коммерческих и бытовых приложениях малой производительности, чувствительных к затратам, обычно используются полностью герметичные возвратно-поступательные конструкции. Несмотря на то, что они экономически эффективны, их внутренние пределы температуры обмотки двигателя строго ограничивают допустимый рабочий диапазон по сравнению с открытыми или полугерметичными конструкциями. Если рабочая точка смещается в сторону высоких степеней сжатия или низких давлений всасывания, отсутствие адекватного охлаждения двигателя приведет к быстрой тепловой перегрузке и преждевременному выходу из строя.
Чтение таблиц производительности производителя или программного обеспечения для выбора требует сосредоточения внимания на точной рабочей точке, а не на пиковых значениях. Инженеры должны рассчитать истинный коэффициент полезного действия (COP) и коэффициент энергоэффективности (EER) на основе конкретных термодинамических данных. Высокая мощность охлаждения бесполезна, если она требует непропорциональной потребляемой мощности. Оценка соотношения полезного охлаждения и потребления электроэнергии в точных условиях эксплуатации гарантирует, что система соответствует стандартам энергопотребления и эксплуатационным бюджетам.
Рабочая точка компрессора должна идеально согласовываться с производительностью змеевика конденсатора и производительностью вентилятора в агрегатированном холодильном конденсаторном агрегате . Если компрессорно-конденсаторный агрегат имеет недостаточный размер, это будет ограничивать производительность системы, заставляя SCT подниматься выше и выталкивая компрессор из безопасной рабочей зоны. Общая теплота отвода, которая включает в себя как охлаждающую нагрузку, так и теплоту сжатия, должна соответствовать производительности конденсаторной установки при максимальной расчетной температуре окружающей среды.
Нанесение рабочей точки на карту приложения производителя показывает запасы безопасности конструкции. Оболочка определяет допустимые границы температур испарения и конденсации. Выявление граничных рисков включает проверку высоких температур нагнетания в верхней части оболочки, низкого давления всасывания у левого края и зон перегрузки двигателя в правом нижнем углу. Работа слишком близко к этим границам требует стратегий смягчения последствий, таких как впрыск жидкости или требуемое охлаждение.
Скачки летних температур окружающей среды изменяют давление конденсации, потенциально выталкивая компрессор за пределы его возможностей. Этот риск требует проектирования с учетом пиковых рабочих точек окружающей среды и использования механизмов физического контроля для стабилизации SCT. Клапаны заливания конденсатора, клапаны регулирования давления напора и органы управления вентилятором с регулируемой скоростью помогают поддерживать стабильное давление нагнетания в зимний период, обеспечивая при этом возможность отвода достаточного количества тепла конденсатором во время сильной летней жары.
Непрерывная работа в нерасчетных рабочих точках приводит к плохому возврату масла, локальному перегреву двигателя и сбоям в работе расширительных клапанов. Промышленные нагрузки редко остаются статичными. Внедрение частотно-регулируемых приводов или механической модуляции мощности позволяет поддерживать эффективность во многих вторичных рабочих точках. Сопоставляя скорость компрессора с фактической тепловой нагрузкой, система позволяет избежать коротких циклов работы и поддерживает стабильное давление всасывания, защищая механическую целостность оборудования.
Загрязненные змеевики конденсатора, обледеневшие испарители или ухудшенный уровень заправки хладагента искусственно смещают рабочее давление компрессора от заданной рабочей точки. Это ухудшение вынуждает компрессор работать интенсивнее, потребляя больше энергии при меньшем охлаждающем эффекте. Ввод в эксплуатацию базовой рабочей точки обеспечивает ориентир для будущей производительности. Непрерывный профилактический мониторинг технического обслуживания и регулярная калибровка датчиков необходимы для выявления этих отклонений до того, как они приведут к механическим поломкам.
Прежде чем сравнивать марки компрессоров, зафиксируйте данные о температуре насыщенного всасывания, температуре насыщенной конденсации, перегреве и переохлаждении.
Используйте программное обеспечение для выбора конкретного производителя, чтобы смоделировать точную рабочую точку в условиях пиковой и частичной нагрузки.
Запросите подробные технические данные, включая таблицу 10-коэффициентов AHRI, для точного моделирования энергопотребления.
Проконсультируйтесь с инженерами по применению, чтобы проверить пределы диапазона и убедиться, что все вторичные компоненты имеют правильные размеры.
Ответ: Рабочий цикл означает процент времени, в течение которого машина работает непрерывно по сравнению с временем покоя. Рабочая точка — это определенное термодинамическое состояние, определяемое давлением, температурой и типом хладагента, при котором компрессор работает для удовлетворения определенной охлаждающей нагрузки.
О: Высокие температуры окружающей среды снижают способность конденсатора отводить тепло, вызывая повышение температуры насыщенной конденсации (SCT) и давления нагнетания. Это увеличивает степень сжатия, требует большей мощности и снижает охлаждающую способность компрессора.
A: Температура обратного газа определяет плотность хладагента, поступающего в компрессор, и обеспечивает необходимое охлаждение двигателя. Слишком высокое значение приведет к перегреву двигателя и снижению мощности. Слишком низкое значение может привести к попаданию жидкого хладагента в цилиндры, что приведет к механическим повреждениям.
Ответ: Он может работать в пределах заданного диапазона применения, но работа за пределами конкретной проектной рабочей точки снижает эффективность. Эксплуатация вне пределов производителя может привести к перегоранию двигателя, поломке масла или механическому отказу из-за экстремального давления или температуры.
A: Массовый расход рассчитывается путем деления общей требуемой холодопроизводительности на чистый эффект охлаждения (разница энтальпии между хладагентом, входящим в испаритель и выходящим из него). Это определяет, сколько хладагента должен перекачивать компрессор.
