Как двухступенчатые винтовые компрессоры могут поддерживать глубокую заморозку?

Промышленная глубокая заморозка работает в пределах строгого термодинамического порога, обычно в пределах от -30°C до -60°C. Принуждение стандартного холодильного оборудования к соблюдению этих экстремальных параметров влечет за собой огромные потери энергии. Одноступенчатое сжатие испытывает трудности при высоких степенях давления. Это приводит к резкому снижению объемного КПД, опасным скачкам температуры нагнетания и ускоренному механическому износу. Когда температура испарения резко падает, физические ограничения стандартных компрессоров становятся узким местом для работы предприятия.

Двухступенчатый винтовой компрессор является инженерным ответом на эти задачи с высокой производительностью. Разделяя рабочую нагрузку сжатия на две отдельные фазы, эта архитектура снижает термические и механические напряжения, которые разрушают обычное оборудование. Эта техническая оценка охватывает его механику, системную интеграцию и эксплуатационные преимущества по сравнению с альтернативными стратегиями охлаждения. Операторы предприятий и инженеры по холодильному оборудованию должны понимать эту динамику, чтобы поддерживать надежные и непрерывные возможности глубокой заморозки.

• Эффективность при высоких степенях давления: разделение цикла сжатия на две стадии резко снижает перепад давления на каждой ступени, сохраняя высокий объемный КПД при глубокой заморозке.

• Управление температурой: межступенчатое охлаждение (часто посредством впрыска жидкости или экономайзера) предотвращает разложение смазочного материала и хладагента под воздействием высоких температур при сильном сжатии.

• Сложность системы и окупаемость. Хотя двухступенчатый винтовой компрессор требует дополнительных роторов, железного корпуса и компонентов, экономия энергии при низкотемпературных операциях обычно компенсирует более высокие первоначальные капитальные затраты.

• Архитектурная гибкость: современные предприятия глубокой заморозки должны учитывать конкретные конфигурации, такие как полугерметичный двухступенчатый винтовой компрессор, чтобы сбалансировать занимаемую площадь, предотвращение утечек и доступность обслуживания.

Термодинамические пределы одноступенчатых систем при глубокой заморозке

Применения глубокой заморозки, включая камеры шоковой заморозки и фармацевтические холодильные склады, требуют исключительно низких температур испарения. Между тем, температура конденсации остается привязанной к условиям окружающей среды. Этот огромный перепад температур создает огромный разрыв давления, который должна преодолеть система охлаждения. Одноступенчатые компрессоры сталкиваются с физическими эксплуатационными ограничениями при попытке устранить этот разрыв за один ход.

Высокие степени сжатия серьезно ухудшают производительность одноступенчатых компрессоров. Степень сжатия представляет собой разницу между давлением всасывания и давлением нагнетания. Когда это соотношение превышает 10:1, механические нагрузки на компрессор увеличиваются. Двигатель потребляет чрезмерный ток, внутренние компоненты испытывают чрезмерную нагрузку, и общая эффективность холодильного цикла падает. Одноступенчатые агрегаты просто не могут перемещать достаточное количество хладагента при таких повышенных соотношениях для поддержания стабильных температур глубокого замерзания. Физическая геометрия роторов не может эффективно улавливать и сжимать газ низкой плотности без огромных затрат энергии.

Чрезмерное тепло нагнетания представляет серьезную физическую опасность для системы. По мере повышения степени сжатия температура выходящего газообразного хладагента опасно возрастает. Такое сильное тепло разрушает компрессорное масло. Смазка теряет вязкость и не может защитить подшипники и профили ротора. Потеря смазывающей способности приводит непосредственно к контакту металла с металлом, преждевременному выходу из строя подшипников и катастрофическим заклиниваниям компрессора. Термическое разложение также приводит к образованию шлама и кислоты в контуре хладагента, загрязняя теплообменники и расширительные клапаны. Техники часто обнаруживают нагарообразные отложения масла на выпускных клапанах перегруженных одноступенчатых машин.

Объемный КПД экспоненциально падает в одноступенчатых системах при низких температурах. Это явление уходит корнями в физику повторного расширения. Каждый компрессор имеет небольшой зазор в конце такта сжатия. Газ под высоким давлением, попавший в этот зазор, повторно расширяется во время последующего хода всасывания. При экстремальных степенях давления этот повторно расширяющийся газ занимает значительную часть камеры сжатия. Он снижает пропускную способность системы, предотвращая попадание нового всасываемого газа в компрессор. Система работает непрерывно, но не обеспечивает необходимую холодопроизводительность.

Когда одноступенчатые системы выходят за пределы проектных пределов при глубокой заморозке, операторы обычно наблюдают определенную последовательность механических неисправностей:

1. Разрушение смазочного материала: температура нагнетания превышает 120°C, в результате чего синтетическое или минеральное масло теряет прочность пленки и начинает карбонизироваться.

2. Износ подшипников. Без надлежащей смазки упорные подшипники поглощают механическое трение, что приводит к быстрому износу сепаратора и разрушению роликов.

3. Отклонение ротора: чрезмерный перепад давления раздвигает роторы, заставляя их царапать чугунный корпус и необратимо повреждать внутренние профили.

4. Перегорание двигателя. Электрический двигатель перегревается, пытаясь преодолеть огромный перепад давления, что в конечном итоге приводит к расплавлению изоляции статора и короткому замыканию.

Механика двухступенчатого винтового компрессора

Базовый поворотно-винтовой механизм основан на простом, но очень эффективном объемном принципе. Газообразный хладагент поступает в камеру, образованную между нитями двух сцепленных роторов. По мере вращения роторов эта камера уменьшается в размерах и удаляется от всасывающего отверстия. Постоянное уменьшение объема плавно увеличивает давление газа. Как только камера достигает выпускного отверстия, газ под высоким давлением выходит из компрессора. Этот метод принудительного вытеснения обеспечивает надежное движение газа независимо от противодавления в системе.

Прецизионные винты, вращающиеся в противоположных направлениях, обеспечивают стабильную и непрерывную подачу сжатого газообразного хладагента. В отличие от поршневых компрессоров, в которых используются поршни и клапаны, винтовые компрессоры работают без пульсации. Плавное, непрерывное зацепление винтовых роторов исключает разрушительные скачки давления и вибрации, характерные для систем с поршневым приводом. Такая подача без пульсаций защищает последующие трубопроводы, снижает уровень шума и продлевает срок службы всего холодильного контура. Роторы обычно имеют асимметричный профиль, например комбинацию 5/6 или 4/5 лопастей, что позволяет максимально увеличить объем захваченного газа и минимизировать пути утечки.

Двухэтапный цикл сжатия фундаментально меняет способ работы системы с приложениями, требующими большого подъема. Первая ступень, известная как ступень низкого давления или наддувная ступень, всасывает всасываемый газ низкой плотности и частично сжимает его. Этот газ промежуточного давления затем подается непосредственно на вторую ступень или ступень высокого давления. Вторая ступень завершает цикл сжатия, поднимая газ до конечного давления нагнетания, необходимого для конденсации. Благодаря разделению работы ни одна из стадий не работает за пределами оптимальной термодинамической оболочки. Ступень повышения давления обрабатывает большой объем при низком давлении, а ступень высокого давления обрабатывает малый объем при высоком давлении.

Физические конфигурации сильно влияют на занимаемую площадь системы и внутреннюю эффективность. Дизайн «верх/низ» выделяется как распространенная и очень эффективная планировка. В этой конфигурации ступень высокого давления расположена непосредственно над ступенью низкого давления или рядом с ней в едином чугунном корпусе. Такая установка оптимизирует занимаемую площадь, экономя ценное пространство машинного помещения. Это также способствует эффективной внутренней маршрутизации газообразного хладагента между низкой и высокой ступенями, сводя к минимуму перепады давления и сложность внутренних трубопроводов. Внутренние газовые каналы залиты непосредственно в корпус, что устраняет необходимость во внешних перепускных трубах, которые могут протекать или вибрировать.

Межступенчатое охлаждение играет первостепенную роль в поддержании стабильности системы. При сжатии газа выделяется тепло. Без вмешательства газ промежуточного давления, поступающий на вторую ступень, будет слишком горячим, в результате чего конечная температура нагнетания превысит безопасные пределы. В системах используется завеса впрыскиваемой смазки или контур экономайзера с переохлаждением для отвода тепла между ступенями. Экономайзер подает небольшое количество жидкого хладагента для охлаждения основного жидкостного трубопровода, подавая образующийся пар в межкаскадное отверстие. Этот процесс резко снижает температуру нагнетания и увеличивает разницу энтальпии в испарителе, повышая общую холодопроизводительность.

Распределение сжимающей нагрузки между двумя наборами роторов фундаментально меняет механическую динамику машины. Это уменьшает перепад давления на каждом отдельном наборе роторов. Этот более низкий дифференциал сводит к минимуму осевые нагрузки на подшипники, уменьшает отклонение ротора и снижает внутреннюю механическую вибрацию. Балансировка нагрузки гарантирует, что ни одна из ступеней не будет работать до усталости конструкции, что значительно продлевает срок службы компрессора.

• Снижение осевых нагрузок. Более низкие перепады давления означают, что радиально-упорные подшипники поглощают меньшие осевые усилия, предотвращая преждевременный выход из строя сепаратора.

• Оптимизированные профили ротора: роторы низкой ступени вырезаны специально для высокого объемного потока, а роторы высокой ступени вырезаны для уплотнения под высоким давлением.

• Стабильная вязкость масла: поддерживая температуру нагнетания значительно ниже точки распада масла, смазка сохраняет защитную пленку на всех движущихся частях.

Оценка архитектуры компрессоров для низкотемпературных применений

Требования к объекту диктуют конкретную архитектуру компрессора, необходимую для глубокой заморозки. При выборе оборудования инженеры должны оценить ограничения по занимаемой площади, экологические нормы, возможности технического обслуживания и условия окружающей среды. Сравнение конкретных моделей компрессоров на основе этих размеров гарантирует соответствие окончательной системы эксплуатационным целям. Вы не можете просто поместить стандартный коммерческий компрессор в промышленную установку шоковой заморозки и ожидать, что он выживет.

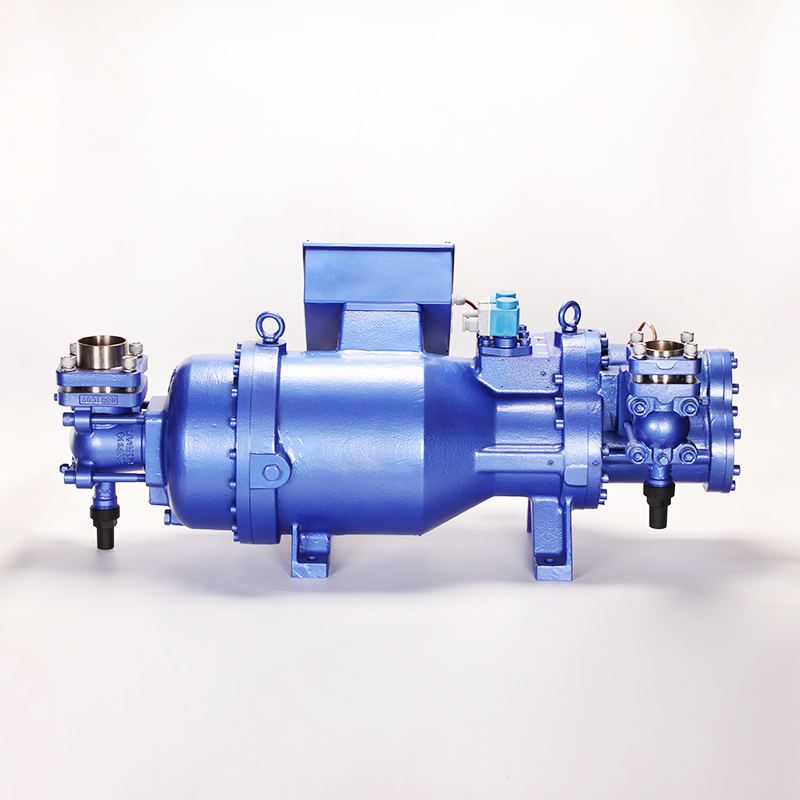

Выбор между полугерметичным двухступенчатым винтовым компрессором и конструкцией с открытым приводом влияет на долгосрочную надежность. Полугерметичная конструкция помещает электродвигатель и компрессор в единый герметичный чугунный корпус. Такая архитектура полностью исключает необходимость во внешнем уплотнении вала. Уплотнения вала представляют собой наиболее распространенное место утечки хладагента в компрессорах с открытым приводом. Отсутствие этого уплотнения делает полугерметичную конструкцию идеальной для строгого соблюдения экологических требований и использования определенных хладагентов, таких как аммиак или CO2. Внутренний двигатель использует холодный всасываемый газ для охлаждения, обеспечивая стабильную температуру двигателя даже при высоких нагрузках.

Системы с открытым приводом предлагают различные преимущества в отношении доступности обслуживания. Поскольку двигатель расположен снаружи корпуса компрессора, технические специалисты могут обслуживать или заменять двигатель, не открывая контур хладагента. Однако системы с открытым приводом требуют внешнего охлаждения двигателя и точной центровки валов. Постоянный риск износа уплотнений вала требует строгого контроля для предотвращения утечек хладагента и вреда для окружающей среды. Несоосность двигателя и вала компрессора приведет к разрушению муфты и уплотнения вала в течение нескольких недель эксплуатации.

Интеграция в низкотемпературный винтовой чиллер требует тщательного подбора компонентов. Компрессор действует как сердце агрегатного чиллера, определяя объемный расход и требуемые размеры испарителей и конденсаторов. Правильно подобранный холодильный агрегат гарантирует, что теплообменники смогут справиться с удельным массовым расходом, генерируемым двухступенчатым компрессором. Испарители меньшего размера будут истощать компрессор, а конденсаторы меньшего размера будут повышать давление нагнетания и сводить на нет выигрыш в эффективности двухступенчатой ​​конструкции. Расширительные клапаны также должны быть рассчитаны на работу с переохлажденной жидкостью, поступающей из контура экономайзера.

Стратегии отвода тепла напрямую влияют на общую степень сжатия. Инженеры должны тщательно оценить конденсирующуюся среду. Системы с воздушным охлаждением полагаются на окружающий воздух для отвода тепла, что делает их восприимчивыми к высоким летним температурам. Напротив, в винтовых чиллерах с водяным охлаждением используются градирни или охладители жидкости. Системы с водяным охлаждением обычно обеспечивают значительно более низкие и стабильные температуры конденсации. Снижение температуры конденсации снижает общую степень давления, которую должен преодолеть компрессор, что еще больше повышает эффективность и производительность двухступенчатой ​​системы. Конденсаторы с водяным охлаждением также позволяют более точно контролировать давление напора во время зимней эксплуатации.

Сравнение архитектуры компрессоров

Системные компромиссы и операционная динамика

Выбор двухступенчатой ​​системы сжатия требует глубокого понимания эксплуатационной динамики. Менеджеры предприятий должны сопоставить механическую сложность двухроторных систем с огромным повышением эффективности, достигаемым при низких температурах. Понимание этих компромиссов гарантирует оптимальную работу системы при различных профилях нагрузки и сезонных условиях. Целью является поддержание стабильной температуры испарения независимо от того, что происходит за пределами объекта.

Плотность энергии и сезонные колебания температуры окружающей среды сильно влияют на производительность системы. Давление конденсации колеблется в зависимости от температуры охлаждающей среды. В холодную погоду повышенная плотность окружающего воздуха или охлаждающей воды требует меньше энергии для отвода тепла. Двухэтапная система однозначно способна извлечь выгоду из этих сезонных сдвигов. Используя приводы с регулируемой скоростью и усовершенствованные элементы управления золотниковыми клапанами, система может регулировать свою производительность в соответствии с более низким давлением конденсации. Эта возможность позволяет предприятию поддерживать более жесткие и оптимизированные диапазоны эффективности круглый год, предотвращая потери энергии в зимние месяцы. Золотниковый клапан физически перемещается вдоль профиля ротора, задерживая начало сжатия и уменьшая объем газа, попавшего в резьбу.

Реалии технического обслуживания существенно различаются между одноступенчатыми и двухступенчатыми системами. Система с двумя роторами по своей сути имеет больше движущихся частей, включая дополнительные роторы, подшипники и межступенчатые трубопроводы. Однако увеличение количества компонентов не приводит автоматически к увеличению частоты отказов. Поскольку нагрузка сжатия разделена, термическое и механическое напряжение на каждой стадии резко снижается. Подшипники выдерживают меньшие осевые нагрузки. Масло сохраняет свою вязкость благодаря более низким температурам нагнетания. Такое снижение эксплуатационного стресса часто увеличивает среднее время наработки на отказ (MTBF). Технические специалисты потратят меньше времени на замену изношенного масла и изношенных подшипников при условии, что система будет проходить надлежащие регулярные проверки.

Анализ вибрации и отбор проб масла становятся стандартной практикой технического обслуживания этих передовых систем. Регулярный анализ масла выявляет микроскопический износ металла до того, как произойдет катастрофический выход подшипника из строя. Мониторинг вибрационных сигнатур как на ступенях низкого, так и на высоком давлении позволяет техническим специалистам заранее выявлять проблемы дисбаланса или выравнивания ротора. Внедрение профилактического графика технического обслуживания максимально увеличивает срок службы оборудования и обеспечивает бесперебойную работу глубокой заморозки.

Операторам следует выполнять следующие регулярные проверки для поддержания оптимальной производительности:

1. Еженедельная проверка уровня масла: проверяйте смотровые стекла маслоотделителя и резервуара, чтобы убедиться в достаточном объеме смазки.

2. Ежемесячная регистрация вибрации: записывайте скорость вибрации на корпусах подшипников секции усилителя и секции высокой ступени.

3. Ежеквартальный отбор проб масла. Возьмите пробу из активного масляного контура и проверьте его на влажность, кислотное число и количество твердых частиц.

4. Ежегодная проверка контактора: проверьте электрические контакторы в центре управления двигателем на предмет точечной коррозии или нагара, вызванных сильными пусковыми токами.

Риски реализации и стратегии их смягчения

Развертывание современного холодильного оборудования сопряжено с особыми инженерными проблемами. Распознавание этих ошибок на этапах спецификации и установки предотвращает простои в работе. Разработчики систем должны учитывать управление маслом, производительность при частичной нагрузке и совместимость хладагентов, чтобы обеспечить долгосрочный успех. Плохо введенная в эксплуатацию двухступенчатая система выйдет из строя так же быстро, как и перегруженный одноступенчатый агрегат.

Управление маслом при низких температурах представляет собой серьезное препятствие. Глубокая заморозка резко увеличивает вязкость масла. Густое холодное масло с трудом проходит через испаритель и возвращается в компрессор. Плохой возврат масла лишает подшипники компрессора смазки и покрывает внутреннюю часть теплообменников, что серьезно снижает эффективность теплопередачи. Стратегии смягчения последствий включают установку современных коалесцирующих маслоотделителей на нагнетательной линии для улавливания масла до его попадания в систему. Резервуары с подогревом масла поддерживают необходимую вязкость во время простоев. Точный контроль впрыска жидкости гарантирует, что масло остается достаточно холодным, чтобы защитить компрессор, но при этом достаточно теплым, чтобы свободно течь по контуру. Масляный насос должен создавать достаточный перепад давления, чтобы нагнетать смазку в полости подшипников против внутреннего давления газа.

Производительность при частичной нагрузке может оказаться неэффективной, если ею не управлять должным образом. Установки глубокой заморозки редко работают постоянно на 100% мощности. Загрузка продукта, перепады температуры окружающей среды и графики производства вызывают колебания требований к заморозке. Работа компрессора с фиксированной скоростью при частичной нагрузке приводит к потере огромного количества энергии. Интеграция приводов с регулируемой скоростью (VSD) позволяет двигателю компрессора замедляться в точном соответствии с массовым расходом, необходимым для предприятия. Кроме того, золотниковый клапан управления производительностью изменяет внутренний объем камеры сжатия, минуя всасываемый газ, чтобы плавно модулировать производительность от 100% до 25% без остановки машины. ПЛК должен согласовывать частоту преобразователя и положение золотникового клапана, чтобы предотвратить остановку двигателя на низких скоростях.

Выбор хладагента определяет весь термодинамический цикл. Выбор хладагентов с неподходящими кривыми давления и температуры для двухступенчатого сжатия приводит к отказу системы. Если температура кипения хладагента слишком высока, на стороне всасывания ступени низкого давления может образоваться вакуум. Работа в вакууме приводит к попаданию воздуха и влаги в систему через микроскопические утечки, разрушая компрессорное масло и вызывая внутреннюю коррозию. Инженеры должны выбирать промышленные хладагенты, такие как аммиак (R-717) или специальные синтетические смеси, которые поддерживают положительное давление при целевой температуре испарения. Правильный выбор обеспечивает надежный массовый расход и стабильное межступенчатое давление.

• Проверьте давление всасывания: убедитесь, что выбранный хладагент поддерживает давление не менее 2 фунтов на квадратный дюйм при самой низкой ожидаемой температуре испарения.

• Проверьте характеристики скольжения: При использовании синтетической смеси учтите температурное скольжение в испарителе и размер конденсатора.

• Совместимость материалов. Убедитесь, что все уплотнительные кольца, прокладки и изоляционные материалы двигателя химически совместимы с выбранной комбинацией хладагента и масла.

Заключение

1. Проведите анализ профиля нагрузки: составьте карту пиковых и непиковых требований к заморозке вашего предприятия, чтобы определить точную модуляцию производительности, необходимую от компрессора.

2. Оцените варианты отвода тепла: оцените местный климат и доступность воды, чтобы выбрать между конденсатором с воздушным охлаждением или системой с водяным охлаждением для достижения оптимального давления конденсации.

3. Укажите компоненты управления маслом. Обязательно включите в конструкцию вашего оборудования коалесцирующие маслоотделители и резервуары с подогревом, чтобы предотвратить проблемы с вязкостью при низких температурах.

4. Внедрите упреждающий мониторинг: установите датчики вибрации и установите процедуру ежеквартального отбора проб масла, чтобы выявить механический износ до того, как он приведет к сбою системы.

Часто задаваемые вопросы

Вопрос: В чем основное преимущество двухступенчатого винтового компрессора перед одноступенчатым?

Ответ: Он разделяет степень сжатия на два этапа, значительно снижая температуру нагнетания, уменьшая механическое напряжение и поддерживая высокий объемный КПД в низкотемпературных условиях. Это предотвращает деградацию масла и продлевает срок службы внутренних подшипников и роторов.

Вопрос: При какой температуре мне следует рассмотреть низкотемпературный винтовой чиллер с двухступенчатым сжатием?

О: Двухступенчатое сжатие обычно рекомендуется, когда температура испарения падает ниже -30°C (-22°F). При таких экстремальных температурах одноступенчатые системы становятся крайне неэффективными, теряют пропускную способность и становятся склонными к сильному перегреву и механическим поломкам.

Вопрос: Как полугерметичный двухступенчатый винтовой компрессор предотвращает утечку хладагента?

Ответ: Заключение электродвигателя и компрессора в единый герметичный чугунный корпус устраняет необходимость во внешнем уплотнении вала. Уплотнение вала является наиболее частым местом утечки в компрессорах с открытым приводом, что делает полугерметичную конструкцию очень надежной.

Вопрос: Что такое межступенчатое охлаждение в двухступенчатом компрессоре?

Ответ: Это процесс охлаждения сжатого газа между первой и второй ступенями. Это часто достигается с помощью впрыска жидкого хладагента или экономайзера переохлаждения. Это предотвращает перегрев второй ступени и повышает общую эффективность цикла.

Вопрос: Является ли винтовой чиллер с водяным охлаждением лучшим для глубокой заморозки, чем с воздушным охлаждением?

О: Чиллеры с водяным охлаждением обычно обеспечивают более низкую и более стабильную температуру конденсации, чем агрегаты с воздушным охлаждением. Это снижает общую степень давления, которую должен преодолеть компрессор, что еще больше повышает эффективность и холодопроизводительность двухступенчатой ​​системы.

Вопрос: Требуют ли двухступенчатые винтовые компрессоры большего обслуживания?

Ответ: Хотя они содержат больше внутренних компонентов, таких как два комплекта роторов, снижение тепловой и механической нагрузки на каждой ступени часто приводит к меньшему износу. Это уменьшенное напряжение потенциально может продлить срок службы подшипников и смазочных материалов по сравнению с перегруженным одноступенчатым агрегатом.

Вопрос: Может ли двухступенчатый винтовой компрессор эффективно работать при частичных нагрузках?

О: Да, если они оснащены внутренними золотниковыми клапанами или приводами с регулируемой скоростью (VSD), они могут плавно модулировать производительность в соответствии с точной охлаждающей нагрузкой. Это предотвращает потери энергии и устраняет быстрые короткие циклы в периоды низкого спроса на заморозки.
