Одноступенчатое сжатие сталкивается со строгими термодинамическими ограничениями. По мере увеличения степени сжатия температура нагнетания быстро возрастает. Это приводит к экспоненциальному падению объемного КПД и серьезной механической нагрузке на внутренние компоненты. Установки, требующие подачи газа под высоким давлением или сверхнизкой температуры охлаждения, часто страдают от чрезмерного потребления энергии. Они также сталкиваются с частыми отказами клапанов, продувками прокладок головки блока цилиндров и разрушением смазочных материалов при выходе одноступенчатых систем за пределы оптимальных расчетных параметров.
Введение промежуточного охладителя между ступенями сжатия фундаментально меняет термодинамический цикл. Отвод тепла в середине цикла защищает внутренние компоненты и снижает общую механическую работу, необходимую двигателю. В этом руководстве объясняется, как работает межступенчатое охлаждение в двухступенчатом поршневом компрессоре . Мы оцениваем механические преимущества, эксплуатационные компромиссы и критерии для использования этих систем в тяжелой промышленности, гарантируя, что вы сможете спроектировать систему, которая будет надежно работать в сложных условиях.
Термодинамическая оптимизация: межступенчатое охлаждение удаляет ощутимое тепло между ступенями низкого давления (LP) и высокого давления (HP), приближая процесс к идеальному изотермическому сжатию и значительно снижая общие требования к тормозной мощности.
Механическая долговечность: за счет снижения температуры на входе ступени высокого давления промежуточное охлаждение предотвращает превышение температур нагнетания за пределы термического разложения смазочных масел и компонентов внутренних уплотнений.
Объемный КПД: разделение степени давления на две ступени сводит к минимуму расширение газа в зазоре, позволяя компрессору перемещать большую массу за один ход.
Специфика применения: Дополнительные капитальные затраты на двухступенчатые системы с промежуточным охлаждением оправданы, прежде всего, в сценариях с высокой степенью сжатия, таких как тяжелые промышленные воздушные системы или низкотемпературные поршневые компрессоры.

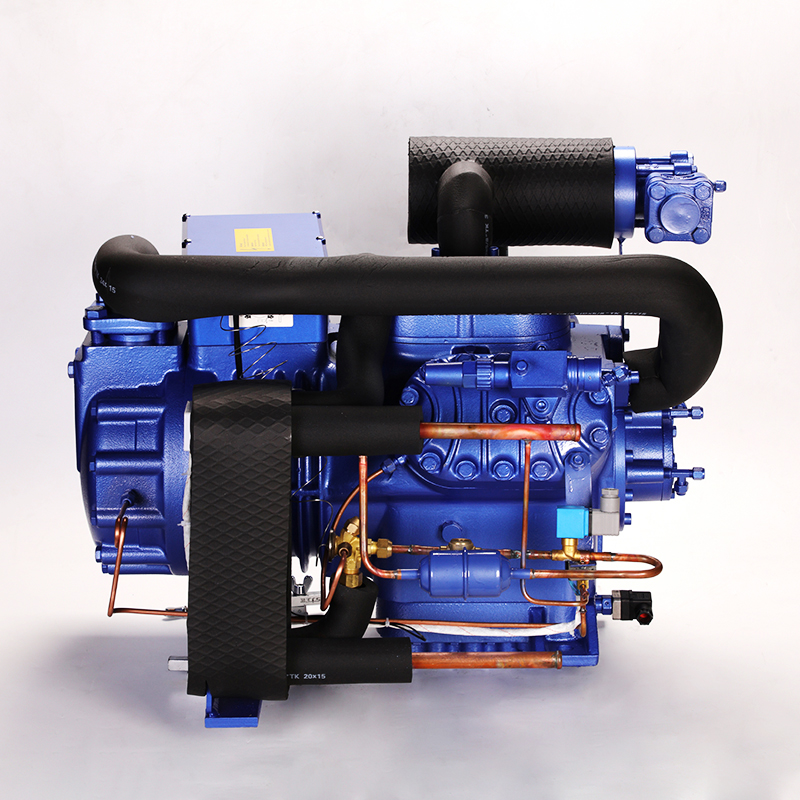

Понимание физического потока газа через многоступенчатую систему необходимо для правильной работы и устранения неполадок. Базовая архитектура двухступенчатого агрегата основана на последовательном сжатии, разделенном активным теплообменом. Газ поступает во всасывающее отверстие и заполняет цилиндр низкого давления (НД). Поршень низкого давления сжимает этот газ до промежуточного давления. Это первоначальное сжатие генерирует значительное количество тепла, часто поднимая температуру газа значительно выше 250 ° F в зависимости от удельной теплоемкости газа. Затем горячий газ выходит из цилиндра низкого давления и поступает непосредственно в теплообменник промежуточного охладителя.
Интеркулер служит важным мостом между этапами. Независимо от того, охлаждается ли он воздушным вентилятором с принудительной тягой или водяным охлаждением через кожухотрубный теплообменник, его основной функцией является снижение температуры газа до уровня, близкого к температуре окружающей среды. Охлаждение газа увеличивает его плотность и уменьшает удельный объем. Плотный охлажденный газ затем поступает в цилиндр высокого давления (ВД). Поршень ВД сжимает этот плотный газ до конечного давления нагнетания. Без промежуточного охладителя цилиндр ВД будет всасывать горячий расширенный газ, что резко снизит эффективность системы и приведет к тому, что конечная температура нагнетания превысит точку плавления стандартных синтетических уплотнений.
Отделение влаги представляет собой важнейшую второстепенную функцию интеркулера. Охлаждение сжатого воздуха или технологического газа приводит к конденсации водяного пара и тяжелых углеводородов из газового потока. Интеркулеры оснащены встроенными влагоотделителями и механическими ловушками. Эти компоненты автоматически улавливают и сливают конденсированные жидкости. Удаление жидкости предотвращает катастрофические гидравлические пробки на ступени высокого давления, которые могут легко погнуть шатуны или разрушить лепестковые клапаны. Это также гарантирует, что сжатый газ высокой чистоты достигнет оборудования, расположенного ниже по потоку.
Эта архитектура эффективно масштабируется для удовлетворения потребностей тяжелой промышленности. Предприятия полагаются на эту конструкцию при выборе поршневого компрессора высокой производительности . Это обеспечивает большие массовые скорости потока при повышенном давлении. Операторы избегают катастрофических температурных ограничений, поддерживая при этом непрерывные производственные циклы на нефтеперерабатывающих, химических заводах и крупных производственных объектах.
Межступенчатое охлаждение приближает цикл сжатия к идеальному изотермическому сжатию. На диаграмме давление-объем (PV) адиабатическое (изоэнтропическое) сжатие следует крутой кривой. Изотермическое сжатие следует по более пологой кривой, требующей меньше общей работы. Промежуточное охлаждение разбивает адиабатическую кривую на два меньших этапа. Процесс охлаждения смещает начальную точку второго этапа на фотоэлектрической диаграмме влево. Заштрихованная область между одноступенчатой адиабатической кривой и двухступенчатой кривой представляет собой прямую экономию мощности на валу двигателя.
Охлаждение газа уменьшает его физический объем. Ступень ВД требует значительно меньше механической работы (кВт/фут3/мин или кВт/ТР) для достижения конечного давления нагнетания. Перемещение плотного газа требует меньше энергии, чем перемещение горячего расширенного газа. Этот фундаментальный термодинамический принцип обеспечивает существенную экономию энергии на протяжении всего жизненного цикла оборудования, непосредственно снижая потребляемую силу тока на главном приводном двигателе.
Инженеры рассчитывают теоретическое оптимальное межступенчатое давление, позволяющее минимизировать работу сжатия. Оптимальное межступенчатое давление равно среднему геометрическому давления всасывания и нагнетания. Однако реальные приложения требуют корректировок. Инженеры должны учитывать фактическое падение давления на трубах и ребрах интеркулера. Уравновешивание этого падения давления с эффективностью охлаждения определяет конечную конструкцию передаточного числа ступеней. Если промежуточный охладитель имеет недостаточный размер, падение давления сведет на нет экономию мощности, полученную за счет охлаждения газа.
Объем зазора серьезно влияет на производительность компрессора при высоких степенях давления. Поршни не могут касаться головки блока цилиндров; небольшой карман газа всегда остается в верхней части хода, чтобы предотвратить механическое столкновение. В одноступенчатой системе высокое давление нагнетания заставляет этот захваченный газ повторно расширяться в глубину хода всасывания. Это повторное расширение блокирует попадание нового всасываемого газа в цилиндр до тех пор, пока внутреннее давление не упадет ниже давления в линии всасывания.
Многоступенчатая система распределяет общую степень давления по нескольким цилиндрам. Общее соотношение 9:1 превращается в два различных соотношения 3:1. Снижение степени давления в каждом цилиндре резко снижает штрафы за расширение зазора. Захваченный газ меньше расширяется, что позволяет впускному клапану открываться раньше во время такта. Цилиндры как низкого, так и высокого давления всасывают больше свежего газа за один ход, максимально увеличивая физический объем машины.
Уменьшение перепада давления на каждой отдельной ступени ограничивает внутреннюю утечку газа. Высокие перепады давления выталкивают газ через поршневые кольца и закрытые клапаны. Этот выброс приводит к потере энергии и снижению производительности. Более низкие передаточные числа минимизируют эту утечку, максимизируя полезную объемную производительность машины и уменьшая износ компрессионных колец.
Стандартные компрессорные масла быстро разлагаются при экстремальных температурах. Вязкость снижается, и масло начинает покрываться лаком или карбонизироваться при температуре выше 150°C (300°F). Одноступенчатое сжатие до высоких давлений легко превышает эти пределы. Промежуточное охлаждение предотвращает достижение опасных температурных порогов нагнетания высокого давления. Чистое стабильное масло обеспечивает правильную смазку стенок цилиндров, поршневых пальцев и коренных подшипников.
Термическая усталость разрушает внутренние компоненты компрессора. Пластинчатые клапаны, кольцевые клапаны, поршневые кольца и уплотнения штоков преждевременно выходят из строя при сильном нагреве. Снижение рабочих температур увеличивает интервалы технического обслуживания. Механики тратят меньше времени на замену деформированных клапанов и хрупких уплотнений, что позволяет машине дольше оставаться в рабочем состоянии.
Технологические газы часто плохо реагируют на высокие температуры. Поддержание низких температур предотвращает термическое растрескивание или полимеризацию химически активных газов. Он также защищает последующие ресиверы, фильтры и трубопроводы от чрезмерного теплового расширения. Более холодный выпускной газ предотвращает коробление труб на выходе, повреждение прокладок и разрушение коалесцирующих фильтрующих элементов.
Стандарты промышленной безопасности требуют строгих максимально допустимых температур нагнетания. Высокие температуры в системах сжатого воздуха создают серьезный риск самовозгорания. Унос масла в сочетании с сильной жарой может вызвать катастрофические пожары в ресиверах. Промежуточное охлаждение снижает эти риски и обеспечивает соблюдение правил техники безопасности на объекте.
Промышленная заморозка требует специального оборудования. Системы с аммиаком или CO2, работающие при температуре -40°C (-40°F) или ниже, требуют значительного подъема давления от испарителя к конденсатору. Одноступенчатые компрессоры не могут справиться с такими экстремальными нагрузками без перегрева и серьезной потери производительности. Низкотемпературный поршневой компрессор полностью основан на двухступенчатой архитектуре, обеспечивающей надежную работу в системах шоковой заморозки и холодильного хранения.
В холодильных системах используются уникальные методы промежуточного охлаждения по сравнению со стандартными воздушными компрессорами. Межступенчатое охлаждение часто включает впрыск жидкости или специальный расширительный бак. Этот межкаскадный пароохладитель охлаждает отходящий газ ступени низкого давления за счет испарения небольшого количества жидкого хладагента. Он также переохлаждает жидкий хладагент, питающий главный испаритель. Переохлажденная жидкость обеспечивает значительно более высокую холодопроизводительность на фунт массового расхода, повышая общий коэффициент полезного действия системы (COP).

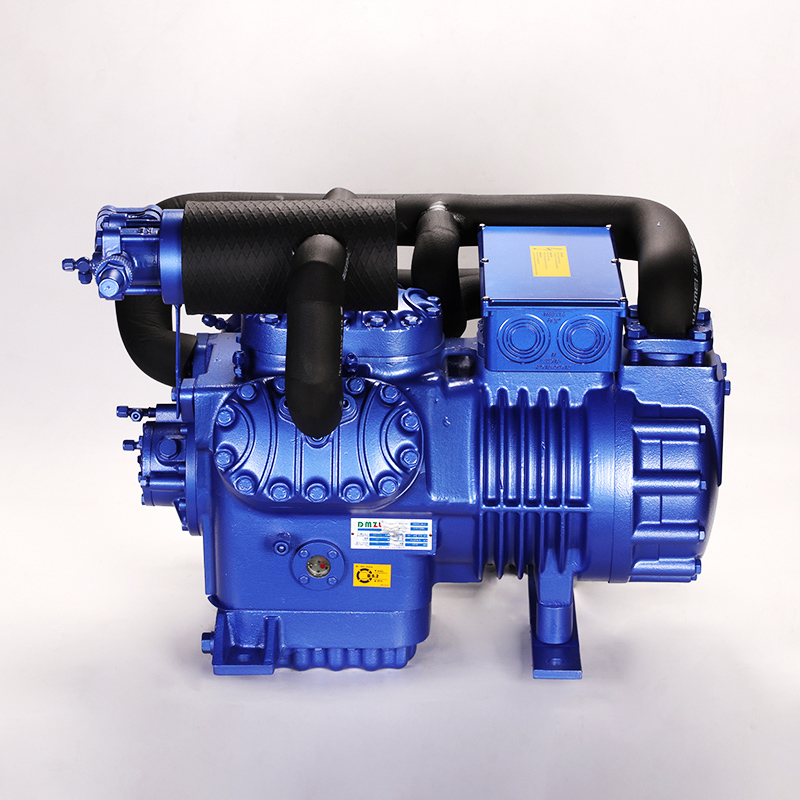

В коммерческих холодильных установках и в контролируемых средах часто используются полугерметичные конструкции. Камеры экологических испытаний, фармацевтические холодильные склады и стеллажи в супермаркетах требуют точного контроля температуры без риска утечек хладагента. Двухступенчатый полугерметичный компрессор помещает двигатель и компрессор в один резервуар под давлением. Это исключает утечки через уплотнение вала, что делает его идеальным для критических сред, где сдерживание газа является обязательным.
Охлаждение двигателя представляет собой уникальную задачу в полугерметичных конструкциях. Всасываемый газ обычно охлаждает внутренний электродвигатель перед попаданием в цилиндры. Работа в условиях высокой степени сжатия или глубокого вакуума снижает массовый расход охлаждающего газа. Межкаскадное охлаждение взаимодействует с контуром охлаждения двигателя, предотвращая перегрев обмоток. Правильное ступенчатое регулирование удерживает двигатель в безопасных тепловых пределах во время непрерывной работы в условиях глубокой заморозки, предотвращая перегорание статора.
Двухэтапные системы требуют более высоких первоначальных капитальных затрат. Покупатели платят за дополнительные цилиндры, теплообменники промежуточного охладителя, соединительные трубопроводы и влагоотделители. Сложные системы управления и дополнительная виброизоляция увеличивают первоначальную цену покупки. Руководители предприятий должны обосновать эти первоначальные инвестиции долгосрочными эксплуатационными выгодами и экономией энергии.
Окупаемость инвестиций в течение всего жизненного цикла оправдывает более высокие первоначальные затраты. Экономия энергии напрямую снижает ежемесячные эксплуатационные расходы. Снижение механических напряжений сокращает время простоев при обслуживании и расход запасных частей в течение срока службы от 10 до 20 лет. Установки, работающие непрерывно при высоких коэффициентах давления, быстро окупают первоначальную премию за счет меньших счетов за коммунальные услуги и меньшего количества катастрофических поломок.
Правильный размер интеркулера определяет успех системы. Интеркулер недостаточного размера создает чрезмерный перепад давления между ступенями. Тогда цилиндру ВД придется работать усерднее, чтобы протянуть газ через ограничение. Этот штраф за падение давления может полностью свести на нет термодинамическую экономию энергии при двухступенчатом сжатии. Инженеры должны выбирать теплообменники с достаточной площадью потока и минимальными ограничениями.
Различные охлаждающие среды требуют особых процедур технического обслуживания. Интеркулеры с водяным охлаждением страдают от минерального накипи и внутренней коррозии. Операторы должны периодически проводить химическую очистку трубок для поддержания эффективности теплопередачи. Интеркулеры с воздушным охлаждением сильно зависят от температуры окружающей среды. Пыль и мусор загрязняют внешние ребра. Механики должны регулярно мыть ребра с воздушным охлаждением под давлением, чтобы поддерживать расчетную температуру.
Многоступенчатые компрессоры занимают большую физическую площадь. Интеркулеры, гасители пульсаций и тяжелые соединительные трубопроводы требуют значительной площади. Проектировщики объекта должны выделить достаточно места для доступа для обслуживания. Для вытягивания пучков трубок промежуточного охладителя требуется свободное пространство вокруг блока компрессора, которое необходимо учитывать при планировке механического помещения.
Сложные многоступенчатые механизмы возвратно-поступательного движения генерируют отчетливые гармоники вибрации. Через полозья проходят тяжелые, неуравновешенные силы. Для установки требуется прочный структурный фундамент. Инженеры используют изолированные бетонные инерционные блоки для управления вибрацией и предотвращения структурной усталости окружающих трубопроводов и опор зданий.
Отраслевые стандарты определяют четкие пороговые значения для перехода от одноступенчатого к двухступенчатому сжатию. Для стандартного промышленного воздуха инженеры требуют двухступенчатого сжатия, когда степень сжатия превышает 5:1 или 6:1. В охлаждении переход диктуется определенным повышением температуры. Превышение этих пороговых значений одноступенчатым агрегатом гарантирует преждевременный механический выход из строя, карбонизацию масла и потерю энергии.
Анализ профиля нагрузки объекта имеет решающее значение. Непрерывные операции с базовой нагрузкой легко оправдывают инвестиции в системы с промежуточным охлаждением. Прерывистые, сильно меняющиеся рабочие циклы могут не накопить достаточно часов работы для достижения быстрой окупаемости. Инженеры должны определить точную объемную потребность, прежде чем указывать количество стадий.
Выбор правильного типа интеркулера полностью зависит от условий площадки. Решение зависит от доступности воды, температуры окружающей среды и возможностей технического обслуживания. В таблице ниже представлены основные критерии выбора промышленных объектов.
Охлаждающая среда | Основное преимущество | Основное ограничение | Идеальное применение |
|---|---|---|---|
с воздушным охлаждением | Не требуется техническая вода; меньшая сложность установки. | Эффективность охлаждения резко падает при высоких температурах окружающей среды. | Удаленные объекты, наружные установки, районы с нехваткой воды. |
с водяным охлаждением | Превосходная теплопередача; жесткие подходы к температуре. | Требуются градирни, насосы и водоподготовка. | Тяжелые промышленные предприятия, закрытые механические помещения, непрерывный режим работы. |
Эффективное управление конденсатом защищает всю систему. Интеркулеры генерируют значительный объем жидкости, поскольку газ охлаждается ниже точки росы. Технические характеристики должны включать автоматические сливные клапаны с нулевыми потерями. Высокоэффективное отделение влаги не подлежит обсуждению. Он защищает ступень высокого давления от катастрофического попадания жидкости и поддерживает надежность процесса.
Обслуживание двухступенчатой системы требует строгого соблюдения механических протоколов. Выездные специалисты должны контролировать определенные параметры, чтобы гарантировать правильную работу интеркулера.
Ежедневно проверяйте межступенчатое давление, чтобы обнаружить неисправности клапана высокого давления или засорение промежуточного охладителя.
Запишите температуру на промежуточном охладителе, чтобы определить загрязнение ребер или трубок.
Еженедельно проверяйте автоматический слив конденсата, чтобы убедиться, что жидкость не попадает в цилиндр высокого давления.
Ежеквартально отбирайте пробы компрессорного масла на предмет термического разрушения или загрязнения влагой.
Проверяйте клапаны низкого и высокого давления во время плановых остановов, чтобы выявить усталость до катастрофического отказа.
Проверьте текущую температуру нагнетания одноступенчатого компрессора, чтобы выявить риски термического стресса.
Рассчитайте точный коэффициент давления в вашем процессе, чтобы определить, превышает ли он порог одноступенчатой безопасности 6:1.
Выполните анализ энергопотребления в течение жизненного цикла, сравнив энергопотребление одноступенчатых и двухступенчатых вариантов.
Прежде чем выбирать систему промежуточного охладителя с водяным охлаждением, оцените мощность охлаждающей воды вашего предприятия.
О: Основная цель — отвести явное тепло из газа между ступенями сжатия. Это снижает температуру газа, увеличивает его плотность и уменьшает механическую работу, требуемую цилиндром высокого давления. Это также предотвращает превышение конечной температуры нагнетания безопасных механических пределов.
Ответ: Охлаждение газа уменьшает его удельный объем. Поршень высокого давления толкает более плотный и холодный газ, а не горячий расширенный газ. Для перемещения меньшего объема требуется меньшая тормозная мощность, что приближает термодинамический цикл к идеальному изотермическому сжатию и экономит значительную энергию.
Ответ: Отраслевые стандарты обычно предписывают переход на двухступенчатый компрессор, когда общая степень сжатия превышает 5:1 или 6:1. Эксплуатация одноступенчатого компрессора за пределами этого соотношения приводит к серьезным тепловым нагрузкам, деградации масла и резкому падению объемного КПД.
О: Если интеркулер засоряется, теплоотдача падает. Ступень высокого давления поглощает горячий газ, что приводит к экстремальным температурам на выходе. Это приводит к карбонизации смазочного масла, повреждению внутренних клапанов, плавлению уплотнений и резкому увеличению энергопотребления компрессора.
А: Да. Они специально разработаны для применений при сверхнизких температурах, таких как экологические испытания и хранение фармацевтических препаратов. Двухступенчатая конструкция справляется с огромным подъемом давления, необходимым для низкотемпературных хладагентов, без перегрева внутреннего электродвигателя или клапанов компрессора.
Ответ: Охлаждение сжатого газа приводит к конденсации водяного пара и масляных аэрозолей в жидкость. Если эта жидкость попадает в цилиндр высокого давления, она вызывает гидравлический удар (засорение), который может разрушить клапаны и погнуть шатуны. Сепараторы надежно улавливают и сливают эту жидкость.
